連続転位導体（CTC：Continuously Transposed Conductor）は、大型電力変圧器やその他の大電流電気機器に広く使用されている特殊な巻線用導体です。従来の単一矩形導体とは異なり、CTC導体は、個別に絶縁された複数の矩形銅素線を連続的に転位させ、1本の導体として組み合わせた構造を持っています。
この構造の目的は、単に導体断面積を大きくすることではありません。転位によって各素線間の電流分布を制御し、大型変圧器巻線における循環電流や渦電流に起因する損失を低減することができます。
メーカーにとって、CTCの製造では個々の矩形銅素線にも厳しい品質管理が求められます。素線が転位工程に入る前に、幅、厚さ、コーナーR、表面品質、絶縁の均一性、寸法公差などを適切に管理する必要があります。
本記事では、電力変圧器用CTC導体の構造、技術要件、用途、メリット、および上流工程における製造上のポイントについて解説します。
CTC導体とは？
CTCとは、**Continuously Transposed Conductor（連続転位導体）**の略称です。
1本の大断面矩形銅導体を使用する代わりに、CTCでは必要な導体断面を複数の小さな矩形素線に分割します。
通常、それぞれの素線は電気的に絶縁された後、連続的に転位され、最終的な導体として組み立てられます。
基本的な構造は以下のように表すことができます。
銅ロッド → 矩形銅素線 → 素線絶縁 → 連続転位 → CTC組立 → 外部絶縁
CTC導体の代表的な特徴：
| 項目 | 一般的な仕様 |
|---|---|
| 導体材料 | 高導電率銅 |
| 個々の素線形状 | 矩形 |
| 素線絶縁 | エナメルまたは指定絶縁 |
| 素線数 | 用途に応じて複数 |
| 転位方式 | 連続転位 |
| 最終導体形状 | 組立式矩形導体 |
| 主な用途 | 電力変圧器巻線 |
| 外部絶縁 | 絶縁紙または指定絶縁システム |
| 寸法公差 | 用途により異なる |
| 表面要求 | 平滑で欠陥がないこと |
素線の正確な本数と寸法は、変圧器の設計、電流要件、巻線形状、冷却条件、および電気損失計算などによって決定されます。

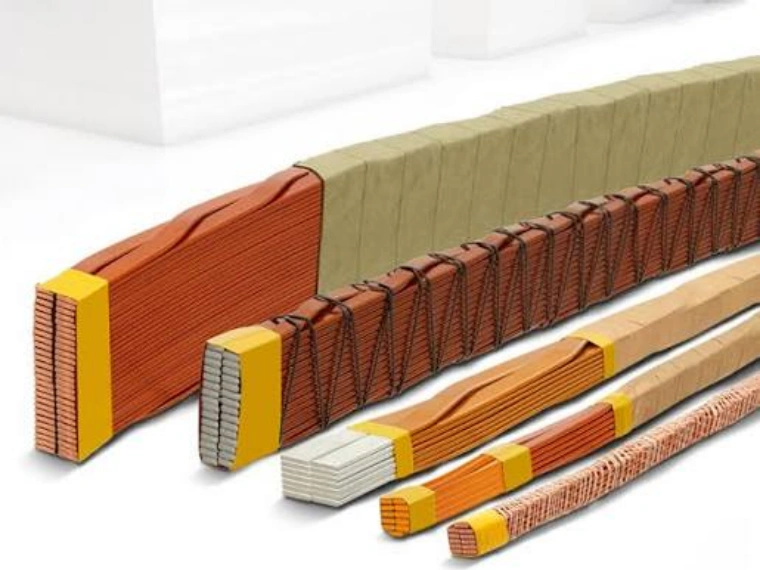

連続転位導体の構造
CTC導体はいくつかの機能的な要素から構成されています。
個別銅素線
基本となる要素は、高精度な矩形銅線です。
各素線では、以下の項目を安定して管理する必要があります。
- 幅
- 厚さ
- コーナーR
- 表面状態
- 機械的特性
これらの個別素線の品質は、最終的な転位導体の安定性に直接影響します。
ベース導体の詳細については、Bare Rectangular Copper Wire: Types, Applications and Manufacturingをご参照ください。
素線絶縁
個々の素線は互いに電気的に絶縁されています。
この絶縁により、素線間に不要な循環電流が発生することを抑制できます。
転位構造
絶縁された各素線は、導体内部で相対的な位置を周期的に入れ替えます。
この連続的な位置交換が、CTCの最も重要な構造的特徴です。
外部絶縁
転位工程の完了後、変圧器巻線の設計要件に応じて、完成した導体に追加の外部絶縁を施すことがあります。
なぜ導体を転位するのか？
大断面導体が変動磁界の中で使用される場合、導体内部の電流分布が不均一になることがあります。
これにより、追加の電気損失が発生する可能性があります。
そこで、1本の大きな中実導体を使用する代わりに、導体を複数の小さな絶縁素線に分割する方法が採用されます。
しかし、複数の素線を単純に束ねるだけでは、すべての素線が同じ電磁環境に置かれるとは限りません。
ここで重要になるのが「転位」です。
各素線の相対位置を連続的に変化させることで、CTCは導体全長にわたり各素線が受ける電磁環境の均一化に寄与します。
その原理は次のようにまとめることができます。
大断面導体 → 小さな素線に分割 → 素線を絶縁 → 位置を転位 → 電流分布を改善
CTCと従来の矩形銅導体の比較
CTCと従来の矩形銅線はいずれも変圧器巻線に使用されますが、その構造には大きな違いがあります。
| 項目 | 単一矩形導体 | CTC導体 |
| 構造 | 1本の銅導体 | 複数の銅素線 |
| 個別素線絶縁 | 該当なし | あり |
| 転位 | なし | あり |
| 電流分布 | 単一導体 | 複数素線に分散 |
| 製造難易度 | 比較的低い | 高い |
| 寸法管理 | 重要 | 非常に重要 |
| 一般的な用途 | 一般変圧器巻線 | 大型電力変圧器巻線 |
| 損失最適化 | 導体形状による制限あり | 素線設計により改善可能 |
どちらを選択するかは、変圧器容量、巻線設計、導体電流、電磁条件、および技術要件によって決まります。
CTC素線の代表的な仕様
CTCに使用される個々の素線は、一般的に高精度の矩形銅導体です。
代表的な技術範囲：
| 項目 | 一般的な参考範囲 |
| 材料 | Cu-ETP / OF銅 |
| 素線幅 | 約2～12 mm |
| 素線厚さ | 約0.8～3.5 mm |
| 幅公差 | ±0.01～0.03 mm |
| 厚さ公差 | ±0.005～0.02 mm |
| コーナーR | 用途により異なる |
| 銅材状態 | 軟質 / 焼鈍 |
| 表面 | 平滑で欠陥がないこと |
| 導電率 | 高導電率銅 |
| 絶縁 | エナメル / 指定コーティング |
これらの数値は一般的な技術参考値であり、すべてのCTCに適用される統一規格ではありません。
実際の素線寸法は、導体図面および変圧器メーカーの要求に従って決定する必要があります。
素線の寸法精度が重要な理由
CTC導体には、多数の矩形素線が含まれる場合があります。
そのため、1本の素線に寸法誤差があるだけでも、組み立て後の導体全体の形状に影響を与える可能性があります。
例えば、厚さのばらつきを考えてみます。
| 素線1本あたりの厚さ変動 | 10本 | 20本 | 40本 |
| 0.002 mm | 0.02 mm | 0.04 mm | 0.08 mm |
| 0.005 mm | 0.05 mm | 0.10 mm | 0.20 mm |
| 0.010 mm | 0.10 mm | 0.20 mm | 0.40 mm |
これは単純化した寸法例ですが、転位工程前の素線形状の一貫性がなぜ重要なのかを示しています。
したがって、CTCメーカーは素線の平均寸法だけでなく、連続生産中の寸法安定性にも注意を払う必要があります。
CTC素線のコーナーRとエッジ品質
個々の銅素線は、その後の工程で絶縁処理や機械的な転位を受けます。
そのため、コーナー形状を適切に管理することが重要です。
考えられる問題：
| 素線の欠陥 | 考えられる影響 |
| 鋭い角 | 絶縁への応力増加 |
| バリ | 絶縁損傷の可能性 |
| 不均一なR | 素線形状の不均一 |
| エッジクラック | 機械的信頼性の低下 |
| 表面傷 | 絶縁品質への影響 |
| 寸法非対称 | 転位の不安定化 |
安定したコーナーRは、素線絶縁およびその後の転位工程に対して、より均一な基材形状を提供します。
目標となるR値は、単一の共通値ではなく、素線寸法や導体仕様によって決定されます。
CTC素線の製造工程
転位を開始する前に、まず個々の矩形銅素線を製造する必要があります。
一般的な上流工程：
銅ロッド → 伸線 → 焼鈍 → 精密圧延 → サイジング → オンライン測定 → 表面検査 → 素線絶縁

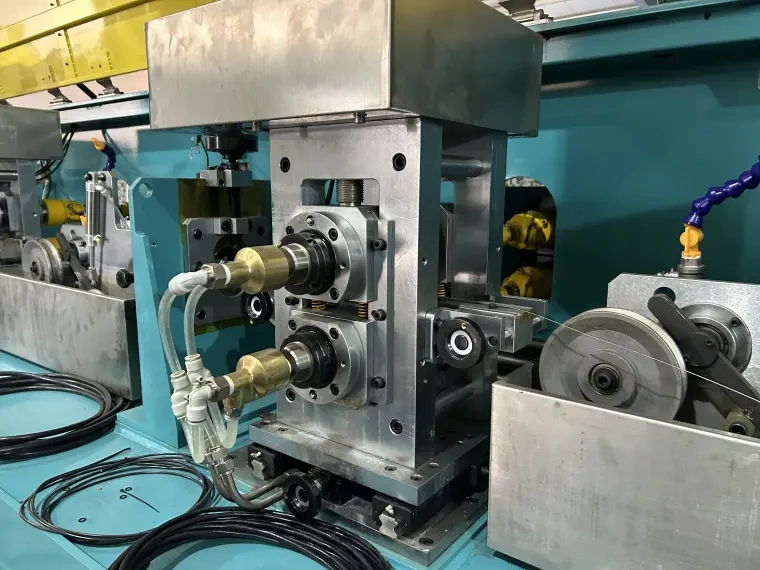

この中でも、精密圧延は重要な工程の一つです。
圧延工程によって以下が決まります。
- 素線幅
- 素線厚さ
- コーナー形状
- 表面状態
- 寸法の均一性
代表的な圧延パラメータ：
| 圧延パラメータ | 主な影響 |
| ロールギャップ | 素線厚さ |
| ロール形状 | 断面形状 |
| ロールアライメント | 対称性 |
| 圧下率 | 材料変形 |
| 入側張力 | 工程安定性 |
| 出側張力 | 寸法安定性 |
| ロール表面品質 | 素線表面 |
| オンライン測定 | 寸法管理 |
このタイプの導体に使用される圧延技術については、Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applicationsをご参照ください。
矩形素線からCTC導体へ
個々の素線が製造・絶縁された後、転位工程に入ります。
CTCの基本的な製造工程：
高精度矩形素線 → 個別素線絶縁 → 素線配置 → 連続転位 → 導体圧縮 / 成形 → 外部絶縁 → 完成CTC導体
転位装置は、個々の絶縁層を損傷することなく、複数の素線の動きを同時に制御する必要があります。
重要な工程要素：
- 素線張力
- 転位ピッチ
- 素線アライメント
- 絶縁保護
- 導体寸法
- ライン速度
- 最終巻取張力
複数の素線を同時に処理するため、生産安定性が特に重要になります。
CTC素線の絶縁要件
個々の素線間の絶縁は、CTC構造の基本要素です。
絶縁システムは電気的分離を維持すると同時に、転位中に発生する機械的な動きにも耐える必要があります。
| 要件 | 目的 |
| 均一な絶縁 | 安定した電気的分離 |
| 良好な密着性 | コーティング損傷の防止 |
| 管理された厚さ | 導体寸法の維持 |
| 平滑な表面 | 転位工程の安定化 |
| 機械的耐性 | 素線の動きへの耐久性 |
| 熱的適合性 | 変圧器要件への適合 |
絶縁前の裸銅表面の品質も、完成した素線の均一性に影響を与える可能性があります。
エナメル絶縁された矩形銅導体については、What is Enamelled Copper Flat Wire? Applications and Benefitsをご参照ください。
CTC導体の主なメリット
CTC技術は、大型変圧器巻線において電気的および製造上のメリットを提供するために使用されます。
渦電流損失の低減
大断面導体を複数の小さな絶縁素線に分割することで、導体内部における渦電流の経路を抑え、渦電流損失の低減に寄与します。
より均一な電流分布
連続転位によって、各素線が導体全長にわたり、より均衡した電磁環境を経験できるようになります。
大きな銅断面積
複数の素線を組み合わせることで、各素線を扱いやすい寸法に維持しながら、大電流を流すことができる導体を構成できます。
巻線設計の柔軟性
CTCは、変圧器設計者に対して導体寸法や巻線構成の選択における高い柔軟性を提供します。
| メリット | CTC構造による効果 |
| 追加損失の低減 | 複数の絶縁素線 |
| 電流分布の改善 | 連続転位 |
| 高い電流容量 | 複数の銅素線 |
| 導体形状の高精度管理 | 高精度素線製造 |
| 変圧器効率 | 巻線導体の最適化 |
CTC導体の用途
CTCは主に中・大型容量の変圧器巻線に使用されます。
代表的な用途：
- 電力変圧器
- 発電機昇圧変圧器
- 系統用変圧器
- 大型配電用変圧器
- 大電流変圧器巻線
- 特殊電気機器
CTCは特に、単一の大断面導体では望ましくない電磁損失が発生する場合や、巻線設計上の最適化が困難になる場合に有効です。
一般的な変圧器用導体の製造技術については、Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductorsをご参照ください。
CTCと紙巻矩形銅線の比較
CTCは、従来の紙巻矩形銅線とは異なります。
| 項目 | 紙巻平角銅線 | CTC |
| 銅導体構造 | 単一導体 | 複数素線 |
| 個別素線絶縁 | なし | あり |
| 連続転位 | なし | あり |
| 外部紙絶縁 | 一般的 | 適用可能 |
| 製造難易度 | 中程度 | 高い |
| 一般的な用途 | 変圧器巻線 | 大型変圧器巻線 |
紙巻導体は、1本の矩形銅導体の周囲に絶縁紙を巻き付けることで製造できます。
一方、CTCでは素線製造、個別絶縁、転位、最終導体組立などの追加工程が必要になります。
従来の紙巻導体技術については、Paper Covered Copper Flat Wire for Transformer Windingsをご参照ください。
CTC製造における品質管理
CTCは複数の高精度素線で構成されるため、品質管理では個々の素線と最終組立導体の両方を検査する必要があります。
個別素線の検査
主な検査項目：
- 幅
- 厚さ
- コーナーR
- 表面品質
- 絶縁厚さ
- 電気的特性
- 機械的状態
完成CTCの検査
| 検査項目 | 目的 |
| 全体幅 | 最終導体形状の確認 |
| 全体厚さ | 巻線寸法の管理 |
| 転位ピッチ | 素線配置の確認 |
| 素線絶縁 | 電気的分離の確保 |
| 表面状態 | 機械的損傷の検出 |
| 導体真直度 | 巻線工程の安定化 |
| 巻取品質 | 完成導体の保護 |
オンライン監視システムを使用することで、大量の不良品が生産される前に工程の偏差を検出することができます。
生産設備の要件
完全なCTC製造システムには、転位機だけでなく複数の工程設備が必要です。
顧客の生産範囲に応じて、以下の設備を組み合わせることができます。
銅線伸線 → 焼鈍 → 精密圧延 → オンライン測定 → 素線絶縁 → CTC転位 → 外部絶縁 → 巻取
矩形素線の製造工程では、特に以下の設備機能が重要です。
- 精密圧延機
- 高精度ロールギャップ調整
- コーナーR制御
- 幅・厚さオンライン測定
- 安定した張力制御
- 表面保護
- 高精度巻取
CTC統合設備および上流導体加工設備については、CTC Production Lineをご参照ください。
CTC素線生産ソリューションに必要な情報
CTC導体製造設備を選定する前に、個別素線および最終導体の両方の仕様を明確にする必要があります。
| 必要情報 | 例 |
| 銅材グレード | C11000 / OF銅 |
| 原材料径 | mm |
| 素線幅 | mm |
| 素線厚さ | mm |
| 幅公差 | ± mm |
| 厚さ公差 | ± mm |
| コーナーR | R mm |
| 素線数 | 顧客指定 |
| 素線絶縁 | エナメル / その他 |
| 転位ピッチ | 顧客指定 |
| 最終CTC寸法 | mm |
| 生産速度 | m/min |
| コイル重量 | kg |
| オンライン測定 | 必須 / オプション |
これらのパラメータを明確にすることで、単に素線の公称寸法だけではなく、最終的な変圧器用導体の要求に基づいて生産工程を設計できます。
まとめ
連続転位導体（CTC）は、大型電力変圧器の巻線において重要な導体技術です。
大断面の銅導体を、個別に絶縁された複数の矩形素線に分割し、それぞれの位置を連続的に転位させることで、CTCは電流分布の改善や、大型変圧器用導体に関連する追加損失の低減に貢献します。
しかし、最終的なCTC導体の性能は、各素線の高い加工精度から始まります。
メーカーは以下の項目を慎重に管理する必要があります。
- 素線の幅と厚さ
- 寸法公差
- コーナーR
- 表面品質
- 銅材の機械的状態
- 素線絶縁
- 転位の安定性
- 最終導体形状
Sky Bluer Environmental Technology Co., Ltd. は、変圧器、CTC、マグネットワイヤ、およびその他の電気導体用途向け矩形銅素線の製造に対応する精密圧延機およびカスタマイズされたワイヤ生産ソリューションを提供しています。
CRMのソリューションでは、お客様の導体仕様に応じて、伸線、焼鈍、精密圧延、オンライン寸法測定、張力制御、高精度巻取などを統合することが可能です。
CTCまたは矩形銅素線の生産プロジェクトを計画する際には、原材料径、素線寸法、公差、コーナーR、素線数、絶縁要件、生産速度、コイル仕様などをご提示いただくことで、当社の技術チームがお客様に適した生産ソリューションを検討できます。
