平角エナメル銅線製造ライン

スカイブルーアは、精密圧延・焼鈍・エナメル塗布システムを一体化した先進的な平角エナメル銅線製造ラインを提供しています。本ソリューションにより、丸銅線を高精度な平角導体に成形し、絶縁エナメル被膜を塗布する一貫生産が可能となり、安定した品質・高い生産効率を実現し、各種国際規格に適合した製品を製造できます。

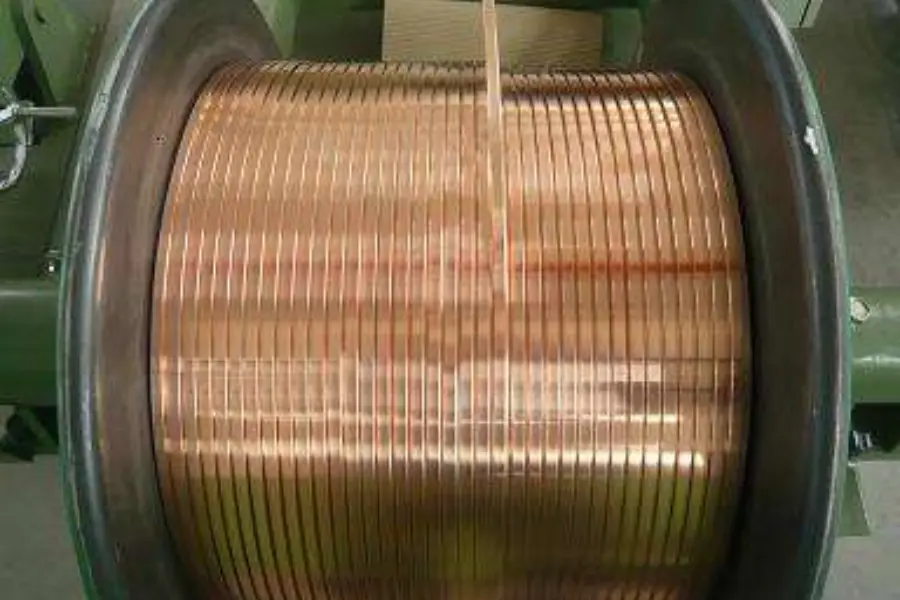

平角銅線とは｜製品特長・メリット

平角エナメル銅線は、矩形断面を持つ平型導体に絶縁用エナメル被膜を塗布した電線です。

従来の丸線と比較し、以下の優位性を有します。

スロット充填率が高い
スペース利用率が向上
放熱・熱的特性に優れる
エネルギー損失を低減
巻線構造のコンパクト化が可能

性能向上・小型軽量化が求められる高効率電気機器に広く採用されています。

適用分野

平角エナメル銅線は多様な産業分野で活用されています。

電動モーター（産業用モーター・EVモーター）
変圧器・インダクタ
発電機・交流発電機
空調圧縮機
再生可能エネルギーシステム
送配電機器

適用国際規格・技術要求事項

平角銅線の生産は、各種国際標準規格に準拠しています。

IEC 60317シリーズ
IEC 60317-0-2（平角電線共通要求事項）
UL規格
BS規格

主な技術要求仕様は以下の通りです。

厳格な寸法公差管理
幅・厚さ比率の精密制御
滑らかなコーナーR面（角丸）仕上げ
安定したエナメル絶縁性能
耐熱クラス適合（120℃～240℃）

標準サイズ・寸法公差・コーナーR仕様

標準寸法範囲

厚さ：0.3 mm – 10.0 mm
幅：1.0 mm – 22.0 mm
幅厚比：1.4：1 ～ 8：1

寸法公差

寸法 ≦ 3.15 mm：±0.030 mm
3.15 ～ 6.30 mm：±0.050 mm
6.30 ～ 12.50 mm：±0.070 mm

コーナーR（角丸）仕様

エッジ部を滑らかな曲面に加工
絶縁被膜の損傷を防止
IEC規格に基づき精密管理

生産工程概要

平角エナメル銅線製造ラインの標準工程は以下の通りです。

線材準備

高品質銅荒線・丸銅線を原材料として使用します。

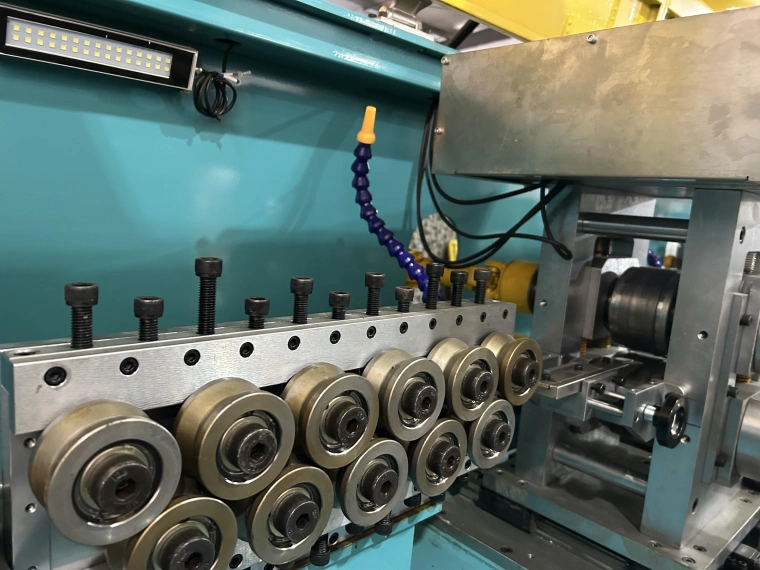

精密圧延

多パス圧延システムにより、丸線を高精度に平角形状に成形し、寸法精度を確保します。

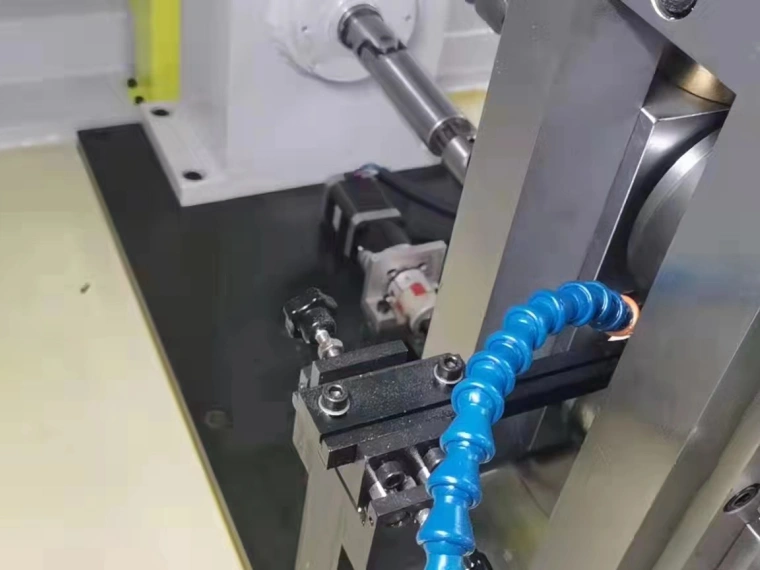

焼鈍処理

熱処理により線材の延性を回復させ、導電性能を向上させます。

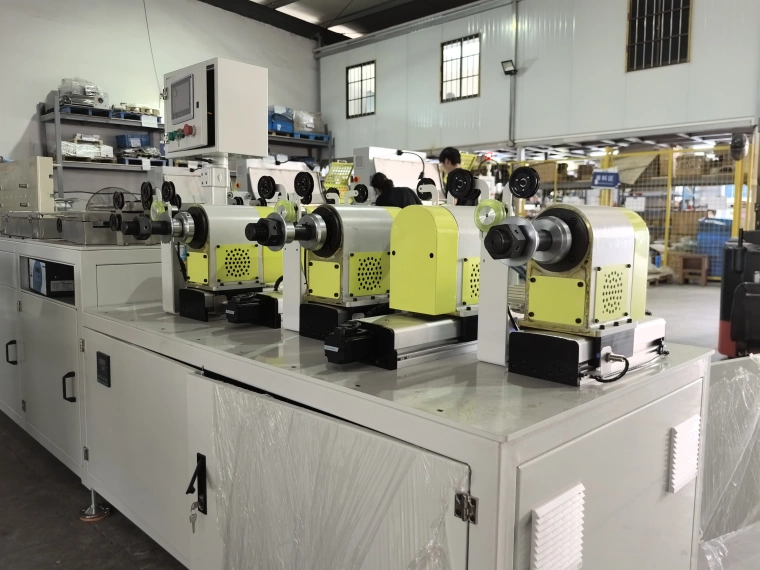

表面洗浄

表面酸化膜を除去し、エナメル被膜の密着性を高めます。

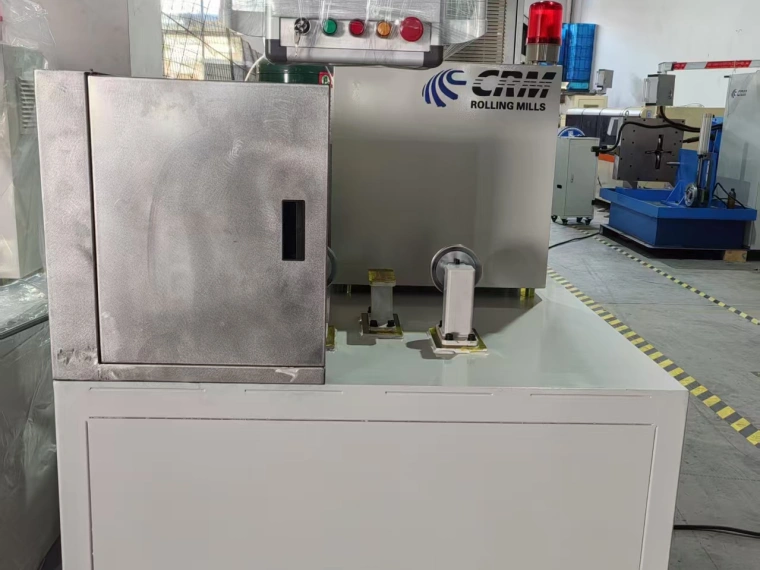

エナメル塗布工程

多層塗布システムと温度制御された焼成炉により、均一で安定した絶縁被膜を形成します。

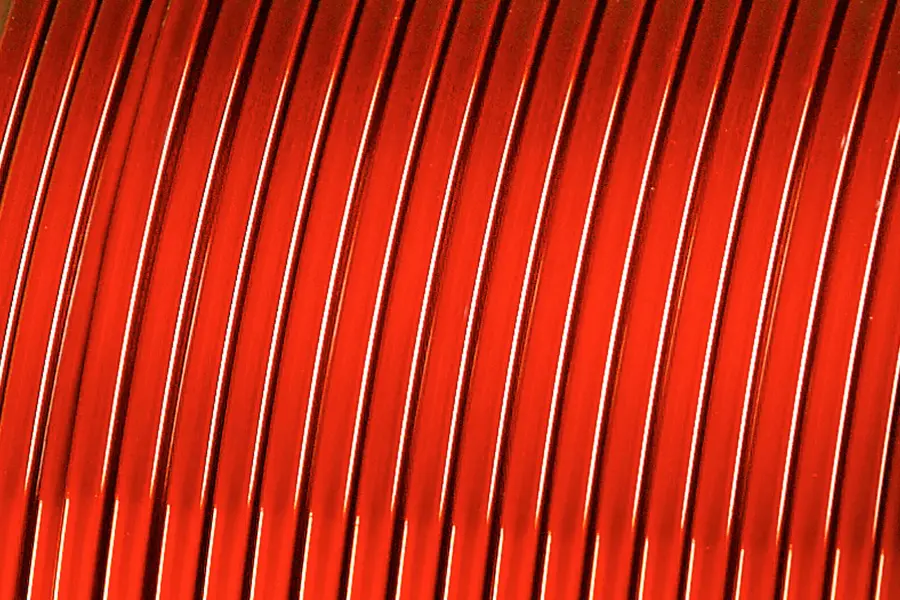

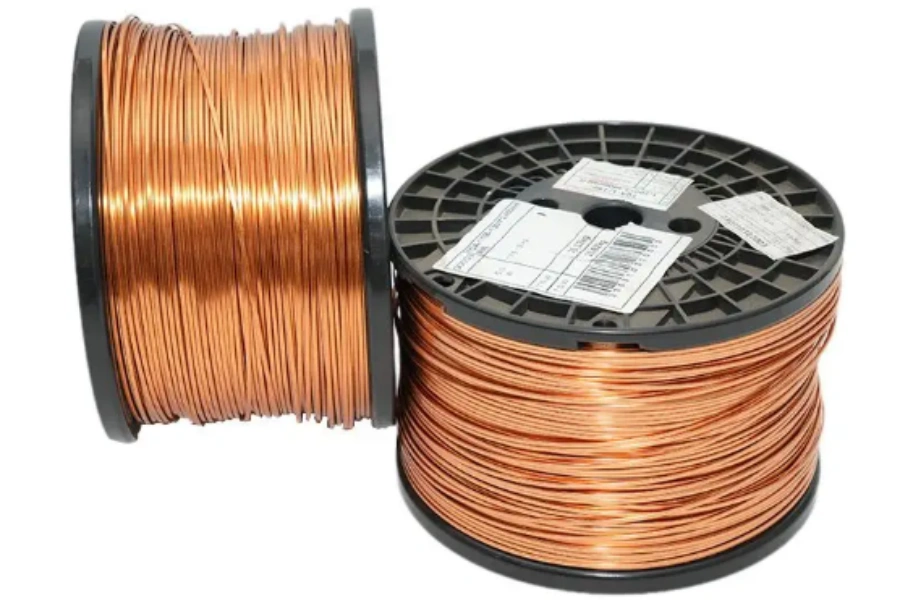

冷却・巻取り

完成品を冷却後、スプールに巻き取り、梱包・出荷可能な状態に仕上げます。

当社の平角銅線製造技術力

スカイブルーアは単なる機械メーカーではなく、平角銅線生産のトータルソリューションプロバイダーです。

当社の圧延技術により実現可能な性能：

丸線から平角銅線への高精度成形
多パス精密成形による寸法安定性の確保
幅・厚さ・エッジ形状の均一制御

また、以下の一貫サポートを提供します。

平角線成形用圧延機
絶縁被膜用エナメル塗布装置
成形・塗布一体型製造ライン
プラント設計・レイアウト計画を含むターンキー対応

原材料から完成エナメル線まで、完全カスタマイズ可能な生産ソリューションをご提供いたします。

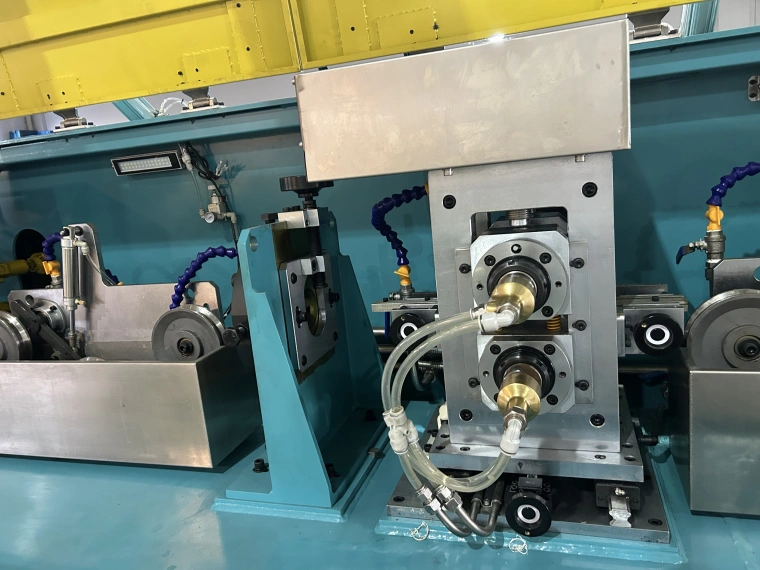

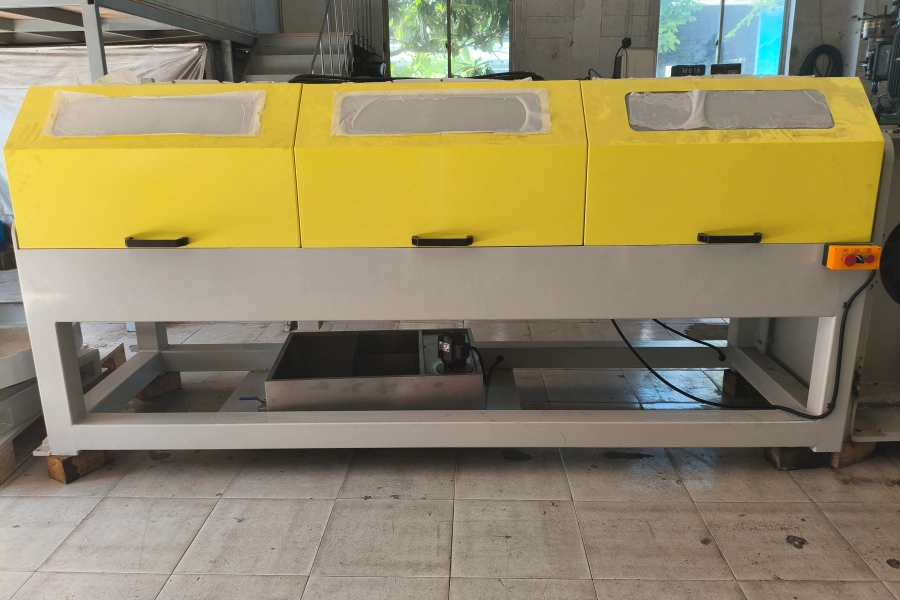

平角銅線圧延機

当社の圧延機は、平角銅導体の高精度成形に特化して設計されています。

主な特長

多スタンド圧延構成
高精度寸法制御システム搭載
安定した張力制御機構
連続大量生産に対応
多サイズ線材への調整対応可能
焼鈍・後工程設備とシームレス連携

本装置により、均一な平角形状と高品質な表面仕上げを実現します。

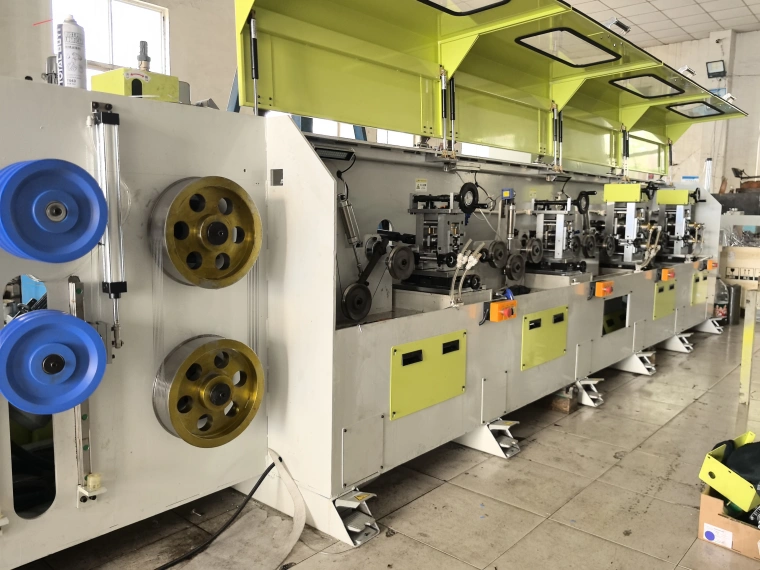

エナメル塗布システム

当社のエナメル塗布装置は、信頼性の高い絶縁被膜加工を実現します。

多層エナメル塗布加工
精密温度制御焼成炉
安定した温度管理システム
均一な被膜厚さの実現
高い被膜密着性能

耐熱クラス・絶縁仕様に応じて装置構成をカスタマイズ可能です。

プラントターンキーソリューション

平角エナメル銅線製造プラントの完全ターンキーサービスを提供します。

プロセス設計・エンジニアリング
設備構成提案
工場レイアウト設計
設置・試運転調整
オペレーター教育・技術サポート

最適な生産フローと安定した生産量を実現し、お客様の早期稼働開始を支援します。

平角銅線を採用するメリット

平角銅線は、効率性・スペース利用率・放熱性能が重視される用途において、従来の丸線を大幅に上回る性能を発揮します。矩形断面により巻線の隙間を最小限に抑え、高密度巻線構造を実現し、電気機器の総合性能を向上させます。

スロット充填率向上：同一スペースにより多くの銅導体を配置でき、電力密度が向上
エネルギー効率改善：空隙削減・巻線最適化により、電気損失を低減
材料・巻線ロス削減：導体利用率が高く、電流伝送効率が向上
コイルのコンパクト化：同等出力で機器の小型・軽量化が可能
放熱性能向上：接触面積拡大・密巻構造により放熱性が改善

以上の特長により、平角銅線は最新の高性能電気機器の主流素材となっています。

当社製ラインの技術的優位性

圧延＋エナメル塗布一体型ソリューション
高精度・安定稼働性能
生産能力のカスタマイズ対応
多仕様線材の一括生産対応
省エネルギー設計
工業連続生産向け設計
各種国際規格に完全適合

対応産業分野

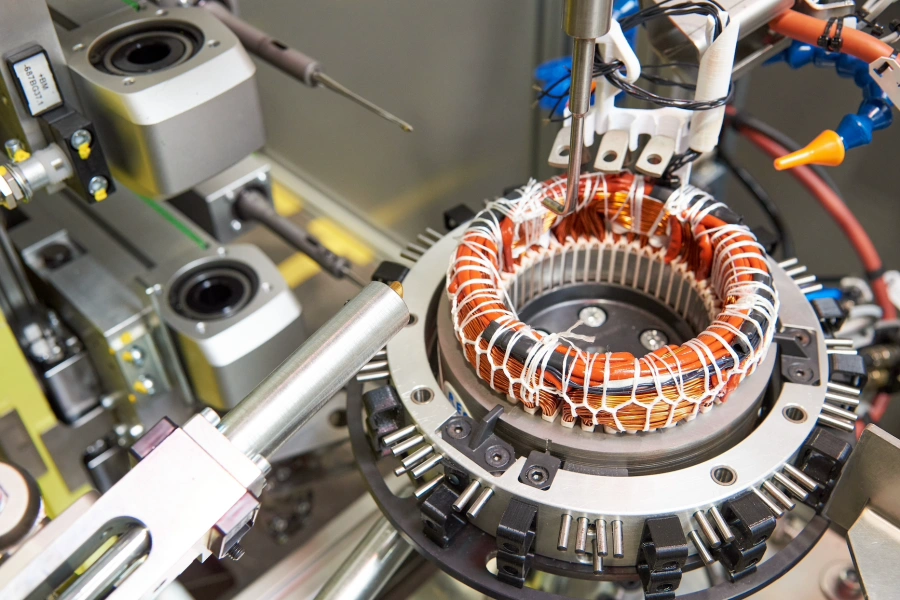

モーター製造業
変圧器産業
電気エンジニアリング分野
再生可能エネルギー分野
自動車産業（EV分野含む）
電力機器メーカー

カスタマイズソリューション

プロジェクトごとのニーズに応じ、以下の条件に基づいて装置構成を完全カスタマイズいたします。

対象線材サイズ範囲
要求生産能力
工場レイアウト
自動化レベル
販売先市場・適用規格

オーダーメイドソリューションのご相談

平角エナメル銅線の生産計画や、完全生産ラインの新規導入をご検討の方は、ぜひお問い合わせください。

当社エンジニアチームが、貴社の技術仕様・生産目標に適合した最適なシステムを設計・提案いたします。
