インターコネクトリボン生産ライン（CRM2026）
- About Company

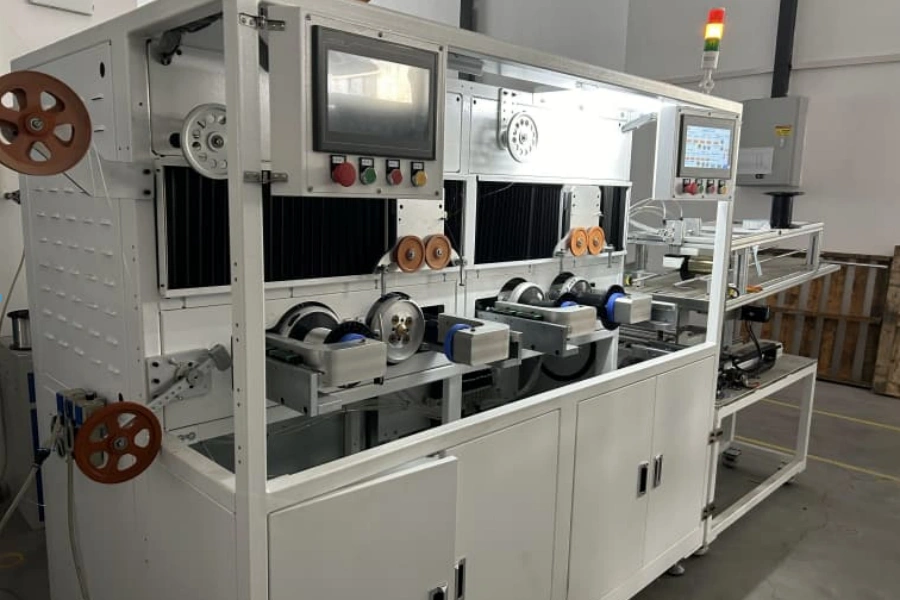

太陽電池セル接続用・ターンキー型PVリボン製造システム
CRM2026インターコネクトリボン生産ラインは、太陽光発電モジュールにおけるセル間接続用リボン（タビングリボン）の高精度製造に特化した統合型生産設備です。
高効率太陽電池モジュール製造に求められる、安定した導電性・均一な厚み・優れたはんだ付け性を実現し、PV製造ライン全体の品質向上に貢献します。
主な特長
- タビング／インターコネクトリボン製造に最適
- 高精度な厚み・幅制御
- 全自動・連続生産システム
- カスタムレイアウト設計対応
- About Company
インターコネクトリボンとは

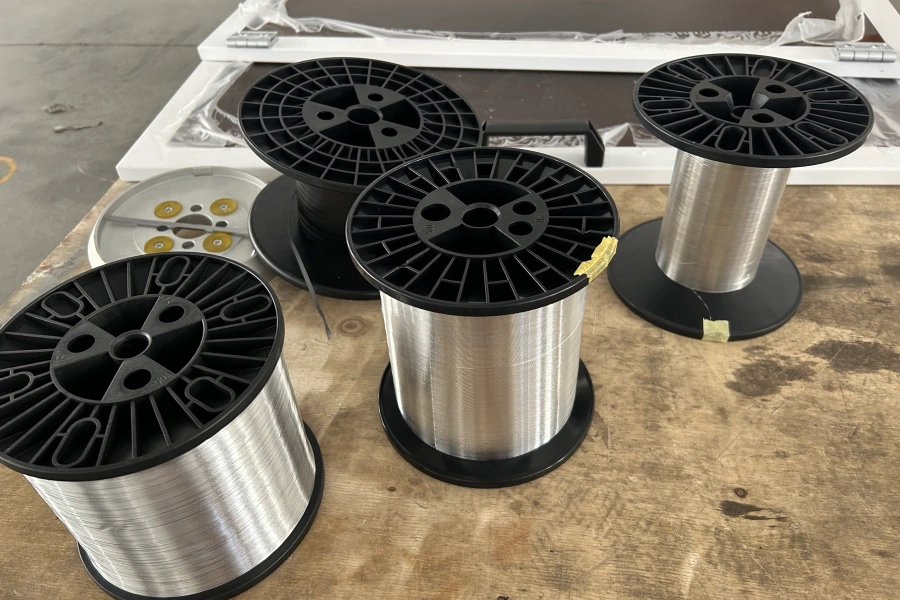

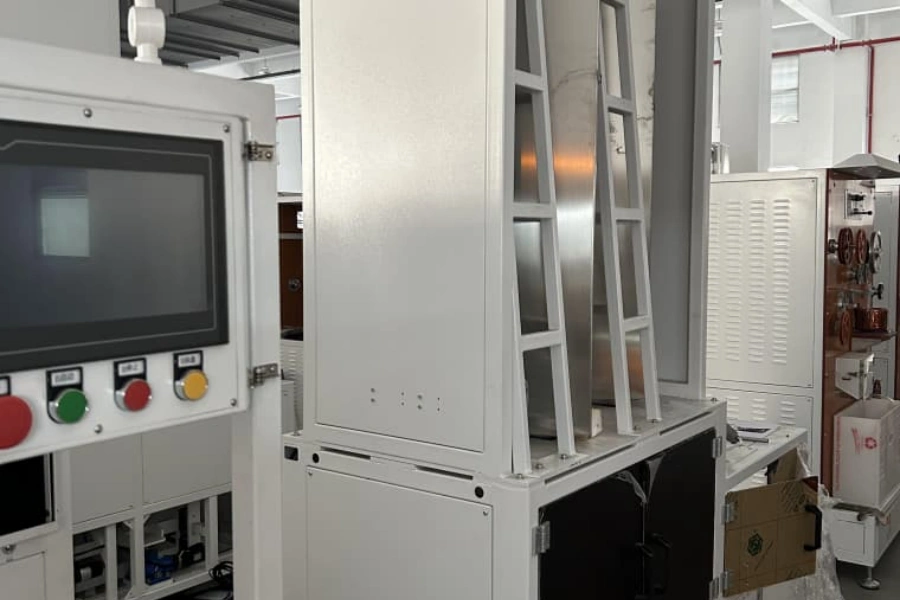

インターコネクトリボン（タビングリボン）は、太陽電池セル同士を電気的に接続するために使用されるフラットな銅導体です。
この重要部材は、モジュール内部の電流伝送効率を大きく左右し、発電効率・信頼性・耐久性に直結します。当社のCRM2026生産ラインは、PVリボン生産ラインソリューションの一部として設計されており、銅線加工から最終リボン製品まで一貫生産が可能です。
- About Company
生産プロセス概要

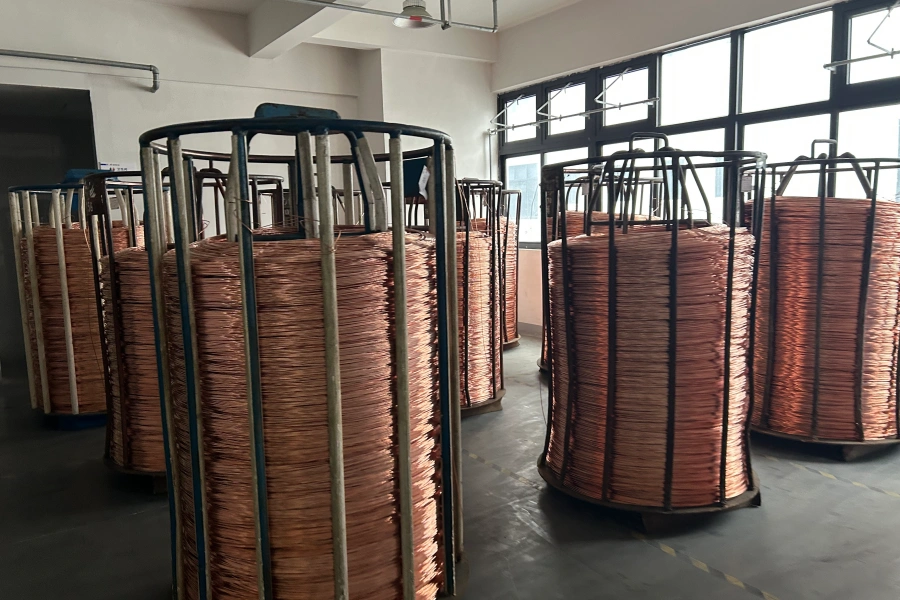

CRM2026インターコネクトリボン生産ラインは、銅線から完成リボンまでを完全自動・連続プロセスで製造します。
主な工程
- 多段伸線工程

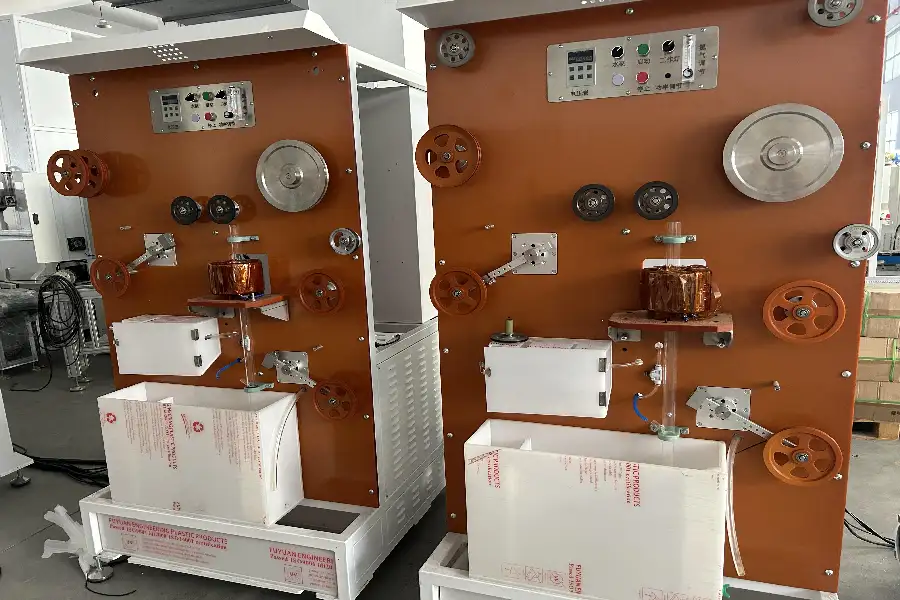

粗伸線・中伸線・細伸線により線径を精密に制御しながら加工 - 焼鈍（アニーリング）

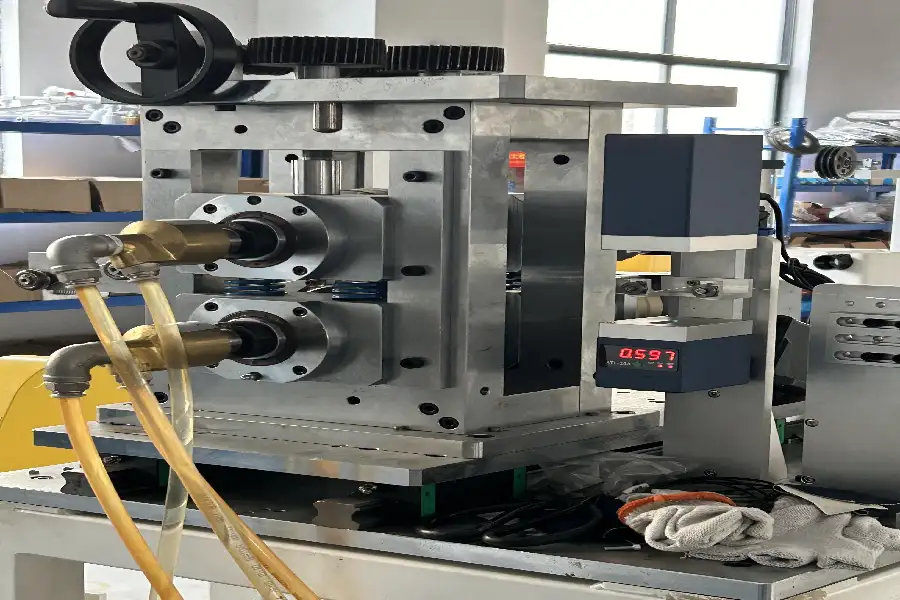

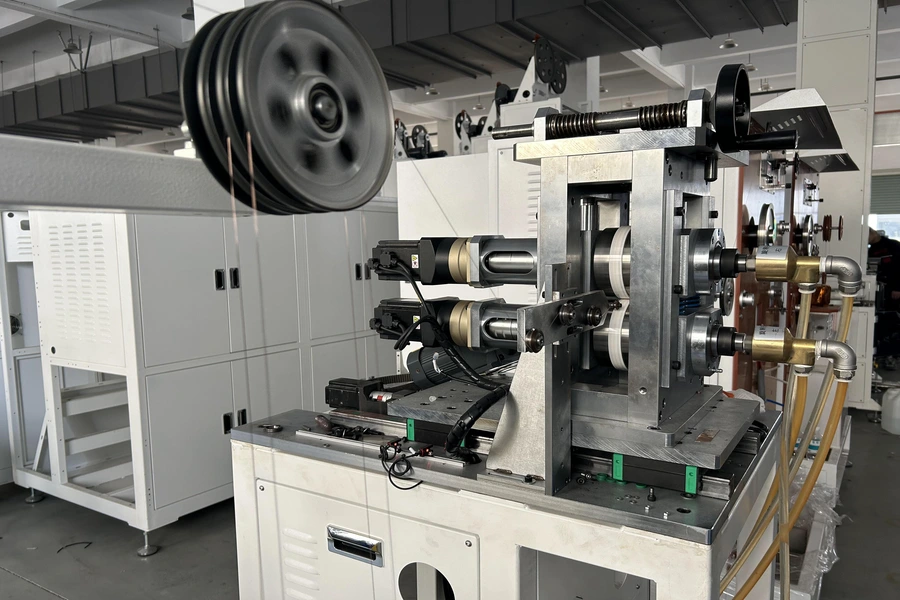

精密温度制御により延性と導電性を最適化 - 精密圧延工程
丸線をフラットリボンへ変換し、厚み・幅を高精度に制御 - 表面処理工程
酸化膜や不純物を除去し、コーティング密着性を向上 - メッキおよびフラックス処理
- フラックス塗布によりはんだ付け性を向上
- 自動供給システムによる錫メッキで均一な被膜形成

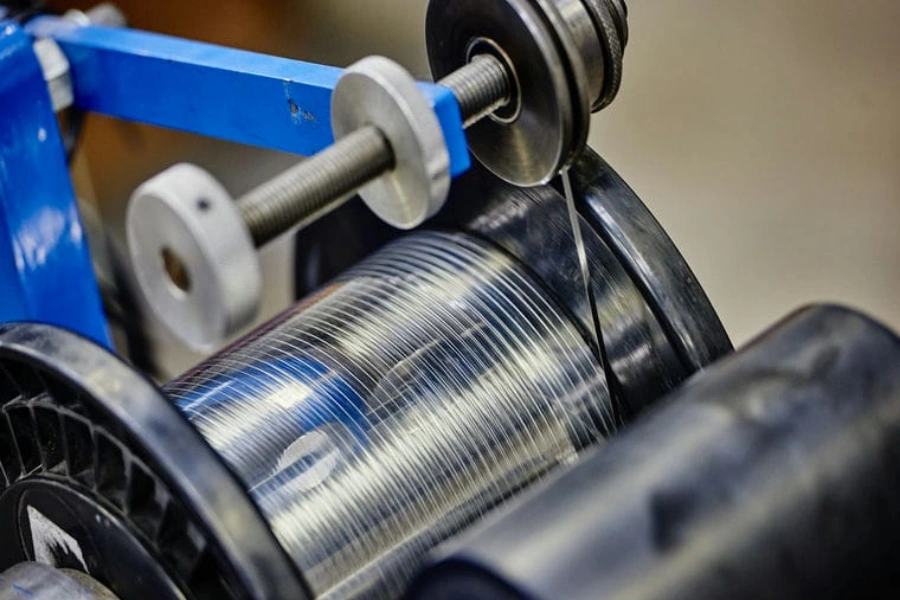

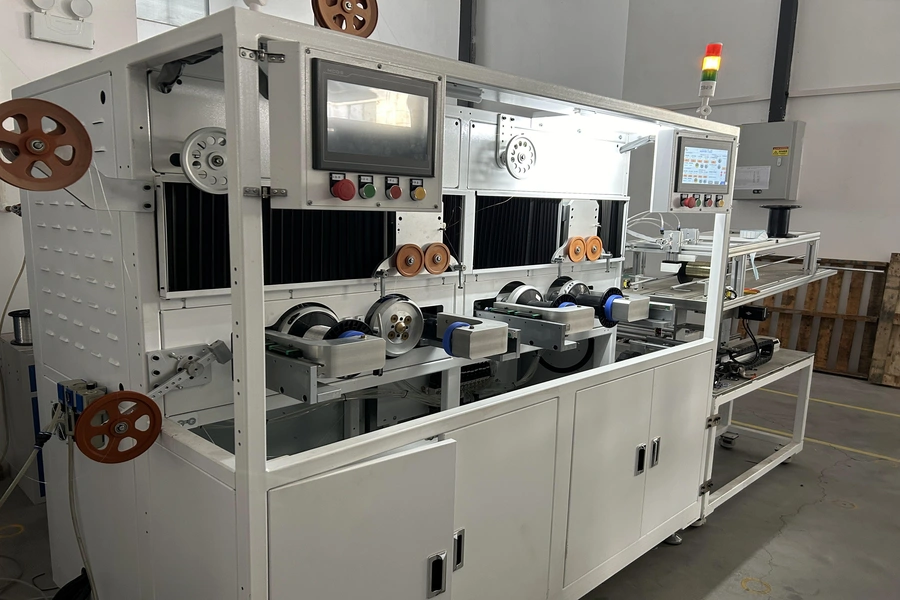

- 巻取り制御
張力を精密制御し、安定した巻取り品質を確保
- About Company

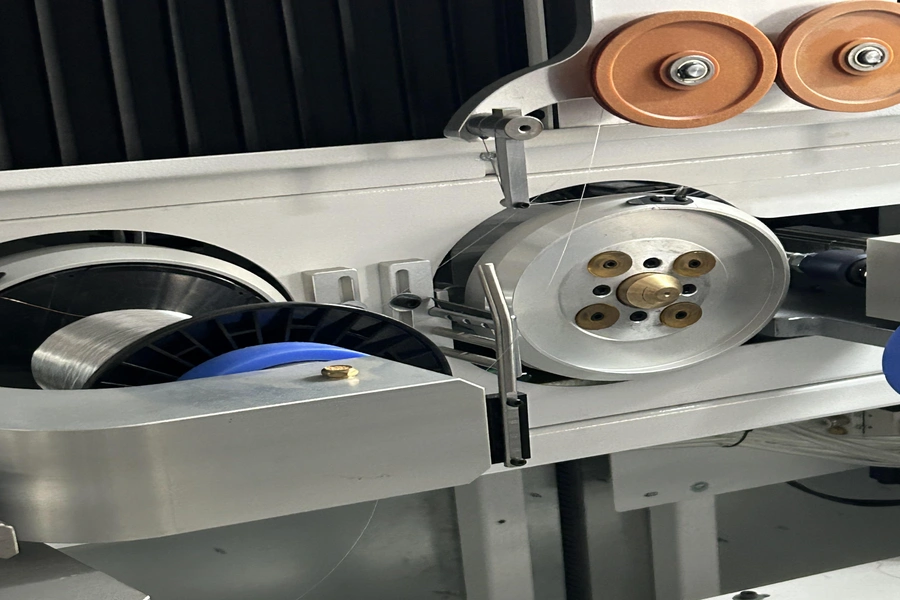

インターコネクトリボン仕様
- 厚み：0.10 – 0.30 mm
- 幅：1.0 – 2.5 mm
- 材質：高純度銅
- 表面処理：錫または錫合金
- メッキ厚：カスタマイズ対応
PERC、TOPCon、HJTなど各種太陽電池技術に対応し、用途に応じた最適設計が可能です。
生産ライン構成
Common Questions
よくある質問（FAQ）
インターコネクトリボンの錫メッキ厚みは？
The tin coating thickness for interconnect ribbon typically ranges from 3 µm to 6 µm. This thickness is critical to ensure optimal solderability and corrosion resistance, which are essential for maintaining reliable electrical connections between solar cells. The coating also provides excellent adhesion during the soldering process, allowing the ribbon to maintain its performance even in harsh environmental conditions over time.
生産速度はどのくらいですか？
The production speed of an interconnect ribbon production line typically reaches up to 1500 meters per minute for high-efficiency lines, depending on material specifications and machine configurations. The advanced automation systems employed in these lines ensure consistent production rates without compromising the precision required for high-performance solar applications. This speed is crucial for scaling production in large photovoltaic manufacturing facilities.
エアナイフシステムとは？
Our interconnect ribbon production line utilizes a high-precision wind knife system, which applies controlled air pressure to ensure uniform thickness and smooth surface quality. The wind knife plays a key role in controlling the tin coating thickness, ensuring that the ribbon has a consistent finish. The system is capable of handling a wide range of ribbon dimensions, with precision air knives designed to operate efficiently at speeds of up to 1500 meters per minute without causing material distortion.
寸法精度はどのように保証されますか？
The line is equipped with multi-stage drawing systems (coarse, medium, and fine drawing) that reduce wire diameter with extreme precision. The precision rolling mill allows for tolerances as tight as ±0.002 mm in both thickness and width. The rolling process ensures a consistent cross-sectional profile, while the tension control system maintains uniform tension throughout the production process. This combination of systems ensures that the final interconnect ribbon meets strict dimensional specifications required for high-efficiency solar modules.
- About Company
当社を選ぶ理由
- PVリボン生産ラインの豊富な実績
- 原材料から完成品までのターンキー対応
- 安定した高性能生産システム
- カスタム設計・レイアウト対応
- 設計からアフターサービスまで一貫サポート
