はじめに
高ばね鋼平線の高精度生産において、製造工程全体を通じて板厚精度を安定的に維持することは最大の課題の一つです。
従来の圧延プロセスは主にオペレーターの経験と手動調整に依存していました。しかし、自動車用ばね、バルブスプリング、精密機械部品といった最新用途では、手動制御ではもはや対応できません。
以下の微小な変動が、製品最終寸法に影響を及ぼします。
- 材料硬度
- 投入線材径
- 圧延力
- ロール摩耗
- 温度条件
安定した品質を実現するため、先進的な精密圧延機では閉ループ板厚制御技術を採用しており、オンライン計測、自動フィードバック、リアルタイム調整を組み合わせています。
本技術によりメーカーは生産状況を常時監視し、品質に影響が出る前に偏差を自動補正できます。
Sky Bluer Environmental Technology Co., Ltd.（CRM）は、精密機械設計と知能制御システムを融合させ、ばね鋼平線その他高精度線材製品向けの先進圧延ソリューションを提供します。
精密平線生産において板厚制御が重要な理由
ばね鋼平線では寸法精度が直接以下に影響します。
- ばね性能
- 組立精度
- 疲労寿命
- 熱処理の均一性
- 最終成形品質
精密平線の代表的な要求仕様：
| パラメータ | 代表要求値 |
|---|---|
| 板厚公差 | ±0.005–0.01 mm |
| 幅公差 | ±0.01 mm |
| 真直度 | ≤3/1000 |
| 表面粗さ | Ra ≤0.8 μm |
| エッジ R | 用途に応じて管理 |
わずかな板厚偏差でも以下に影響します。
- ばね力
- 弾性性能
- 部品信頼性
したがって、板厚安定性は精密圧延における核心的な品質指標です。
従来の開ループ圧延制御の限界
従来の圧延システムは事前設定パラメータで運転されることが多いです。
工程：材料投入 → 圧延変形 → 最終検査
課題は、状況変化に対しシステムが即時反応できない点です。
寸法変動の一般的な要因：
| 変動要因 | 影響 |
|---|---|
| 材料硬度の変化 | 変形抵抗の変動 |
| ロール摩耗 | 板厚偏差 |
| 温度変動 | 材料の膨張 |
| 送り変動 | 圧下量のばらつき |
| 機械的ガタ | 圧延の不安定化 |
リアルタイムフィードバックがないため、不良発生後にしか補正を行えません。
閉ループ板厚制御の原理
閉ループ圧延システムは製品を連続計測し、実測値と目標値を比較します。
制御フロー：計測 → データ解析 → 偏差算出 → 自動調整 → 安定生産
システム構成要素：
| 構成要素 | 機能 |
|---|---|
| レーザー計測システム | リアルタイム板厚検出 |
| 制御ソフトウェア | データ処理 |
| サーボ調整システム | ロールギャップ補正 |
| PLC システム | プロセス制御 |
| フィードバックループ | 継続的な最適化 |
これにより圧延機が自動的に精度を維持する知的生産サイクルが形成されます。
精密圧延におけるレーザー計測技術
オンラインレーザー計測は最新圧延ラインの重要技術の一つです。
手動抜取り検査と異なり、レーザーシステムは以下を実現します。
- 連続計測
- 高速検出
- リアルタイムフィードバック
計測項目と目的：
| 計測項目 | 目的 |
|---|---|
| 板厚 | 寸法精度の維持 |
| 幅 | 断面形状の制御 |
| 平坦度 | 製品安定性の確保 |
| 位置 | 材料アライメント補正 |
高速平線生産では、オンライン計測により生産の均一性が大幅に向上します。
自動板厚制御（AGC）技術
AGC（Automatic Gauge Control）は、圧延中に板厚を安定維持するための制御手法です。
基本原理：目標板厚 → 実板厚計測 → 差分算出 → ロール自動調整
システムが偏差を検知すると、ロール位置を自動調整します。
メリット：
✓ 板厚ばらつきの低減
✓ 生産安定性の向上
✓ オペレーター介入の削減
✓ 生産効率の向上
ばね鋼平線製造において、AGC 技術は機械的性能の均一化に寄与します。
サーボ式ロールギャップ調整システム
ロールギャップが最終板厚を直接決定します。
従来の手動調整には限界があります。
- 応答が遅い
- 調整誤差が発生する
- 再現性を確保しにくい
最新の精密圧延機ではサーボシステムを採用します。
サーボ調整の特長と利点：
| 特長 | 利点 |
|---|---|
| 高い位置決め精度 | 高精度な板厚制御 |
| 高速応答 | 瞬時補正 |
| デジタル制御 | 再現可能な調整 |
| 自動補償 | 安定生産 |
サーボによるロール位置制御は、生産中に変形抵抗が変化する高強度ばね鋼材で特に重要です。
閉ループ制御と材料変動補償
ばね鋼材は完全に均一ではありません。
以下のばらつきが圧延挙動に影響する可能性があります。
- 化学成分
- 硬度
- 表面状態
- 投入線材径
閉ループシステムはこれらの変動を補償します。
システムは以下を連続的に調整します。
- ロールギャップ
- 圧延力
- ライン速度
- 張力パラメータ
これにより、生産条件が変動しても安定した出力を維持できます。

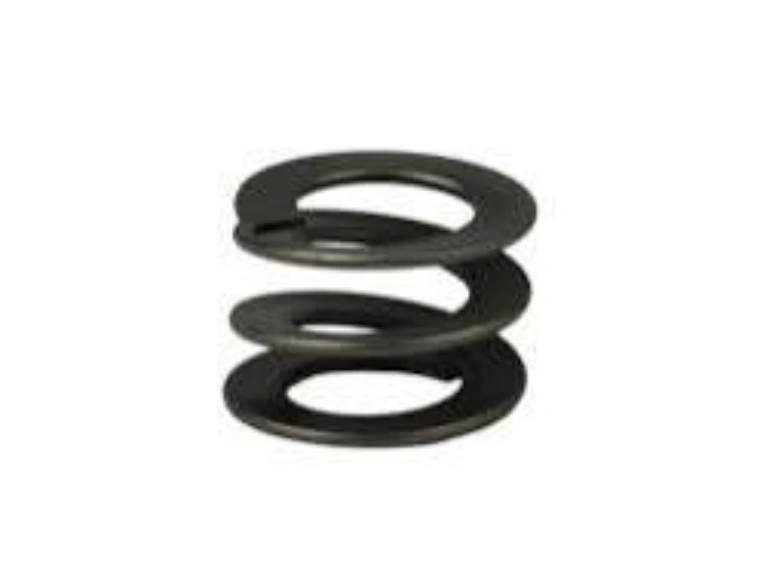

ばね鋼用途向け閉ループ板厚制御
自動車・産業用ばね用途では寸法の均一性が極めて重要です。
適用先：
バルブスプリング
要求仕様：
- 高疲労強度
- 安定した線材寸法
- 信頼性の高い機械性能
産業用ばね
要求仕様：
- 安定した弾性
- 正確な形状
- 長寿命
精密部品
要求仕様：
- 厳しい公差
- 優れた表面品質
ばね鋼平線生産で厳しい板厚公差を維持するには、単なる手動検査だけでは不十分です。最新の精密圧延機はオンライン計測システムと閉ループフィードバック制御を活用し、安定した製品品質を確保します。

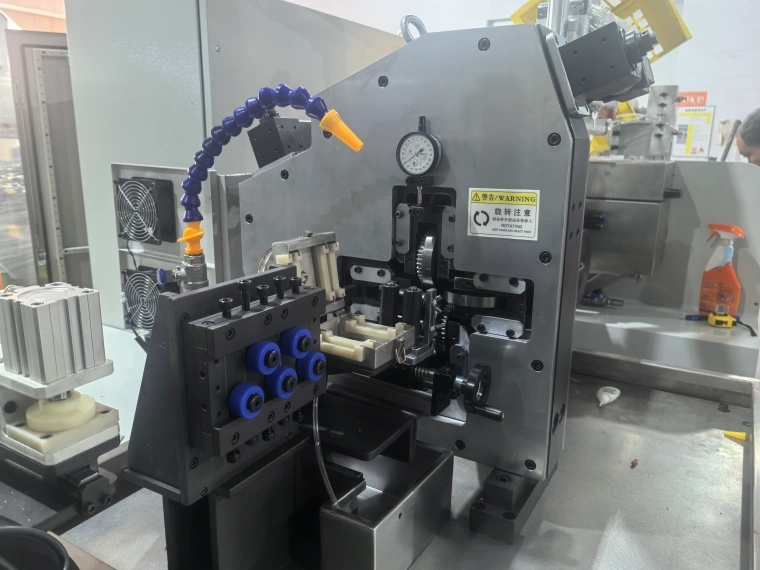

精密圧延システム全体への統合
オンライン計測および自動調整システムは先進精密圧延ラインの重要構成要素であり、生産均一性を高め寸法ばらつきを低減します。
CRM の精密圧延ソリューション一式：
| システム | 機能 |
|---|---|
| 精密圧延機 | 制御された変形加工 |
| 精密ロール | 高精度な材料成形 |
| レーザーゲージ | オンライン検査 |
| サーボ調整 | 自動補正 |
| PLC 制御 | 知的運転 |
| データ監視 | 生産分析 |
知能化圧延技術の将来展望
精密線材生産の将来はスマート製造へと進んでいます。
先進圧延システムでは以下をますます統合していきます。
- デジタル監視
- パラメータ自動最適化
- 生産データ分析
- 予知保全
- AI 支援プロセス制御
これらの技術によりメーカーは以下を実現できます。
- 効率向上
- 材料ロス削減
- 品質の安定化
- 生産コスト削減
世界のばねメーカーにとって、知的精密圧延は重要な競争優位となっています。
CRM 閉ループ精密圧延ソリューション
Sky Bluer Environmental Technology Co., Ltd.（CRM）は、以下向けにカスタム仕様の精密圧延システムを提供します。
- ばね鋼平線
- 合金鋼線
- 銅平線
- 精密異形線
当社ソリューションは以下を融合します。
✓ 機械的精度
✓ 先進計測技術
✓ 自動制御システム
✓ 受託生産エンジニアリング
材料初期分析から生産ライン全体設計まで、CRM は安定かつ効率的な線材製造を実現するため顧客を支援します。
FAQ
- 圧延機における閉ループ板厚制御とは何ですか？ 閉ループ板厚制御は、製品寸法をリアルタイムで計測し、目標板厚を維持するよう圧延パラメータを調整する自動システムです。
- 精密平線生産でオンライン計測が重要な理由は？ オンライン計測は寸法変化を即時検知し、不良品が作られる前に自動補正を可能にするためです。
- 精密圧延における AGC の役割は？ AGC は板厚偏差に応じてロールギャップを自動調整し、寸法安定性を向上させ手動調整を削減します。
- サーボ式ロール調整は圧延精度をどう改善しますか？ サーボシステムは再現性の高い高精度なロール位置決めを実現し、材料・プロセス変動への応答速度を高めます。
- 閉ループ制御によりばねの疲労性能は改善できますか？ はい。板厚が安定し変形条件が均一になることで、より均質なばね鋼線を製造でき、信頼性と疲労性能が向上します。
- どの業界が閉ループ精密圧延技術の恩恵を受けますか？ 自動車用ばね、産業用ばね、電子部品、その他精密金属業界が、精度向上と生産安定化の恩恵を受けます。
まとめ
閉ループ板厚制御は現代の精密圧延技術の基盤です。
高性能ばね鋼平線生産に安定品質をもたらすには、高精度な機械だけでは不十分です。
必要なのは以下です。
- 高精度計測
- 知的フィードバック
- 自動調整
- 継続的なプロセス最適化
レーザー計測、AGC 技術、サーボロール制御を組み合わせることで、最新の精密圧延機はより高い精度、優れた均一性、生産効率向上を達成します。
Sky Bluer Environmental Technology Co., Ltd.（CRM）は、安定した平線・異形線生産を必要とするメーカー向けに、先進的な精密圧延ソリューションの開発を継続しています。
