はじめに：真空溶解が医療用ワイヤーの品質を左右する
医療用合金ワイヤーと一般産業用ワイヤーの重要な違いの一つは、材料の純度と内部組織の均一性にあります。
316LVMステンレス鋼、Nitinol（ニチノール）、チタン合金、MP35Nコバルトクロム合金などの高品質医療用ワイヤーでは、材料の清浄度や化学組成、内部組織を適切に管理することが重要です。
一般的な大気溶解では、条件によって酸素、窒素などのガス成分や非金属介在物の影響を受ける可能性があります。これらは材料の組織均一性、疲労特性、機械的特性、およびその後の伸線・圧延加工性に影響を与える要因となります。
そのため、真空溶解は医療用ワイヤー製造工程における重要な上流プロセスの一つであり、後工程に供給される素材品質を左右します。
どれほど高精度な伸線機や精密圧延機を使用しても、出発材料となるインゴットの品質と均一性が不十分であれば、最終製品の安定した品質管理は困難になります。
本記事では、医療用ワイヤーのテーマクラスターにおける主要設備ページとして、医療用合金向け真空溶解設備の動作原理、設備タイプ、プロセスパラメータ、メリット、さらに後工程との生産ライン構成について詳しく解説します。
また、ピラーページ 「医療用ワイヤー製造ガイド：溶解から精密平角線製造まで」 と連携し、医療用ワイヤーの一貫製造工程について紹介します。
医療用合金ワイヤーに真空溶解技術が重要な理由
有害なガス成分の低減
高真空環境を利用することで、溶解工程における酸素、窒素、水素などの不要なガス成分を低減できます。
これにより、一部の内部欠陥や気孔の発生を抑え、インゴットの緻密性と組織均一性を向上させることができます。
非金属介在物の低減
真空溶解・精錬プロセスは、酸化物、硫化物などの非金属介在物の管理に役立ちます。
介在物を低減することで材料内部の微小欠陥を抑え、後工程における塑性加工性や繰り返し荷重下での材料特性の安定化につながります。
合金組成の均一化
溶解プロセスを精密に制御することで、各合金元素の分布を均一化し、化学組成の偏析を低減できます。
均一な組成は、安定した機械的特性を得るための基礎となるだけでなく、その後の伸線、精密圧延、熱処理工程を安定させるためにも重要です。
医療用途向け材料品質の向上
高純度かつ組成が適切に管理された合金材料は、高度な医療用途において重要です。
不純物の低減と内部組織の均一化によって、耐食性、機械的特性、加工安定性、さらに材料や用途に応じて求められる生体適合性に対応するための良好な材料基盤を形成できます。
医療用真空溶解設備の主要タイプと動作原理
高品質な医療用合金の製造では、主に以下の2種類の真空溶解・再溶解技術が使用されます。
VIM – Vacuum Induction Melting（真空誘導溶解）
および
VAR – Vacuum Arc Remelting（真空アーク再溶解）
です。
適切なプロセスは、対象材料、要求される清浄度、冶金学的特性、最終用途などに応じて選定します。
VIM真空誘導溶解炉
VIMとは Vacuum Induction Melting（真空誘導溶解） の略です。
この方式では、真空制御された密閉チャンバー内で電磁誘導加熱を利用して原材料を溶解します。
誘導加熱によって溶湯を効率的に加熱するとともに、各合金元素の混合と均一化を促進できます。
VIMは、特に以下のような多元素系合金に適しています。
- 医療用ステンレス鋼
- コバルトクロム合金
- ニッケル基合金
- 各種医療用特殊合金
主な特徴として、化学組成を管理しやすいこと、材料の均一性を高めやすいこと、効率的な溶解プロセスを構築できることなどが挙げられます。
VAR真空アーク再溶解炉
VARとは Vacuum Arc Remelting（真空アーク再溶解） の略です。
この方式では、あらかじめ製造された合金電極を真空チャンバー内で電気アークによって再溶解します。
再溶解と凝固プロセスを適切に制御することで、インゴット内部の組織均一性を改善し、一部の内部欠陥、気孔、介在物などを低減することができます。
VARは、一部のチタン合金をはじめ、高い冶金学的清浄度と組織安定性が求められる高性能特殊合金に広く使用されています。
主要医療用合金の代表的な真空溶解プロセス
316LVM / 304V 医療用ステンレス鋼
一部の医療用ステンレス鋼では、VIMと精密な化学組成管理を組み合わせた溶解プロセスを採用できます。
炭素、硫黄、その他の元素含有量は、対象となる材料規格に基づいて適切に管理する必要があります。
目的は、清浄で均一なインゴットを製造し、その後の伸線および ステンレス平角線生産ライン における精密圧延工程へ安定した素材を供給することです。
医療用チタン合金 Grade 2 / Grade 5
チタンおよびチタン合金は、高温状態で特定のガスと反応しやすいため、溶解時の雰囲気管理が特に重要です。
冶金工程の一部としてVARを採用することで、インゴットの組織均一性と材料品質の向上を図ることができます。
その後、伸線、熱処理、精密圧延などの工程を経て、必要な医療用矩形線または平角線に加工します。
後工程の詳細については、「医療用チタン矩形線はどのように製造されるのか？」 をご参照ください。
Nitinol ニッケルチタン合金
Nitinolの製造では、化学組成を非常に精密に管理する必要があります。
ニッケルとチタンの組成比がわずかに変化するだけでも、変態温度や材料の機能特性に影響を与える可能性があります。
要求される材料品質や採用する冶金プロセスに応じて、適切な真空溶解・再溶解工程を使用し、材料の均一性を高めます。
これにより、最終的な医療用Nitinolワイヤーに求められる形状記憶特性や超弾性特性を安定させるための材料基盤を形成します。
MP35N / CoCr コバルトクロム合金
医療用コバルトクロム合金では、コバルト、クロム、ニッケル、モリブデンなどの合金元素を精密に管理することが重要です。
真空誘導溶解を利用することで、合金組成と材料均一性の管理を向上させることができます。
清浄かつ均一な出発材料を使用することで、その後の伸線、精密圧延、熱処理をより安定させ、要求される機械的特性を得るための良好な条件を構築できます。
医療用真空溶解設備の主要技術パラメータ
具体的な設備仕様は、対象合金、炉容量、冶金プロセス、最終製品の品質要求などに応じて設計する必要があります。
主な管理項目には以下が含まれます。
- 真空度： 対象合金の冶金学的要求に応じた高真空システム
- 温度制御精度： 均一で再現性の高い溶解を実現するための高精度温度制御
- インゴット均一性： 組成偏析、気孔、その他の内部欠陥を低減するための化学組成・内部組織管理
- 対応材料： 医療用ステンレス鋼、チタン合金、Nitinol、コバルトクロム合金、その他の特殊合金
- 生産ライン連携： 後工程の伸線、熱処理、精密圧延、オンライン寸法測定、巻取り設備との統合
真空溶解で発生する主な欠陥と改善方法
合金元素の偏析
主な原因：
加熱の不均一、混合不足、溶解条件の最適化不足。
改善方法：
誘導加熱条件、保持時間、均質化条件などを最適化し、各合金元素をできる限り均一に分布させます。
内部気孔・介在物
主な原因：
脱ガス不足、不適切な真空条件、または溶解工程中の汚染。
改善方法：
真空度、脱ガス時間、原材料の前処理、溶解チャンバー内のプロセス条件を最適化します。
インゴット表面の酸化
主な原因：
空気の侵入、真空チャンバーの密閉性不足、または雰囲気管理の不備。
改善方法：
高い気密性を備えた真空チャンバーを採用し、定期的なリークチェックと真空状態の連続監視を実施します。
医療用合金の真空溶解に関するFAQ
Q1：医療用合金の真空溶解と一般産業用の真空溶解にはどのような違いがありますか？
A： 高性能な医療用途では、化学組成、不純物、介在物、内部組織の均一性、プロセス安定性などに対して非常に高い要求が設定される場合があります。
そのため、設備構成と溶解条件は、対象となる合金規格および最終製品の要求に応じて設定する必要があります。
Q2：すべての医療用合金ワイヤーにVIM＋VARが必要ですか？
A： 必ずしも必要ではありません。
適切な溶解プロセスは、材料、規格、要求される清浄度、最終的に必要となる材料特性によって異なります。
一部の合金ではVIMを採用できますが、材料によっては追加の再溶解または精錬工程が必要になる場合があります。
Q3：真空溶解は医療用ワイヤーの最終寸法精度にどのような影響を与えますか？
A： 均一で内部欠陥の少ない出発材料は、その後の塑性加工をより安定させるための重要な基盤となります。
これにより、伸線や精密圧延工程における割れ、不均一な変形、寸法変動などのリスクを低減できます。
したがって、出発材料の冶金学的品質は、非常に厳しい寸法公差を持つ医療用ワイヤーを安定して製造するための重要な要素です。
関連情報：「医療用矩形線の製造で±0.002 mmの公差を実現する方法」
Q4：真空溶解設備を伸線・圧延ラインと組み合わせることはできますか？
A： はい。溶解工程から材料準備、伸線、熱処理、精密圧延、オンライン寸法測定、巻取りまでを統合した生産システムを構築できます。
最終的な設備構成は、対象材料、完成品寸法、要求される生産能力などに基づいて設計します。
Q5：真空溶解は歩留まり向上にどのように貢献しますか？
A： 内部欠陥が少なく、より均一な出発材料を使用することで、その後の伸線・圧延工程で発生する一部の加工不良を低減できる可能性があります。
その結果、不良品や材料ロスの削減につながります。実際の歩留まり改善率は、合金種類、原材料品質、プロセス構成、最終製品の品質要求などによって異なります。
推奨真空溶解設備とターンキー生産ライン
主要推奨設備：
医療用合金向けVIM真空誘導溶解炉、VAR真空アーク再溶解炉、合金素材の準備から精密圧延までのターンキー生産ライン
医療用合金向け真空溶解設備は、各材料の冶金学的特性に応じて構成することができ、真空度、温度制御、化学組成、プロセス安定性などを総合的に考慮して設計します。

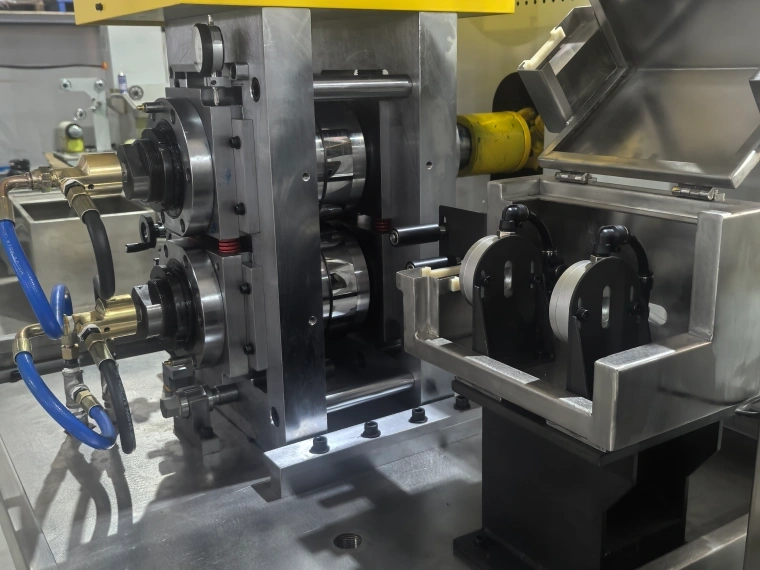

さらに、伸線機（Wire Drawing Machine） および 精密圧延機（Precision Rolling Mill） と組み合わせることで、材料準備から高精度な完成ワイヤーまでをカバーする総合的な医療用ワイヤー生産システムを構築できます。
Sky Bluer Environmental Technology Co., Ltd. は、材料準備、伸線、熱処理、精密圧延、オンライン寸法測定、巻取りを組み合わせた医療用ワイヤーのカスタマイズ生産ソリューションを提供し、医療用特殊合金の矩形線・平角線を製造する専門生産ラインの構築をサポートします。
