はじめに

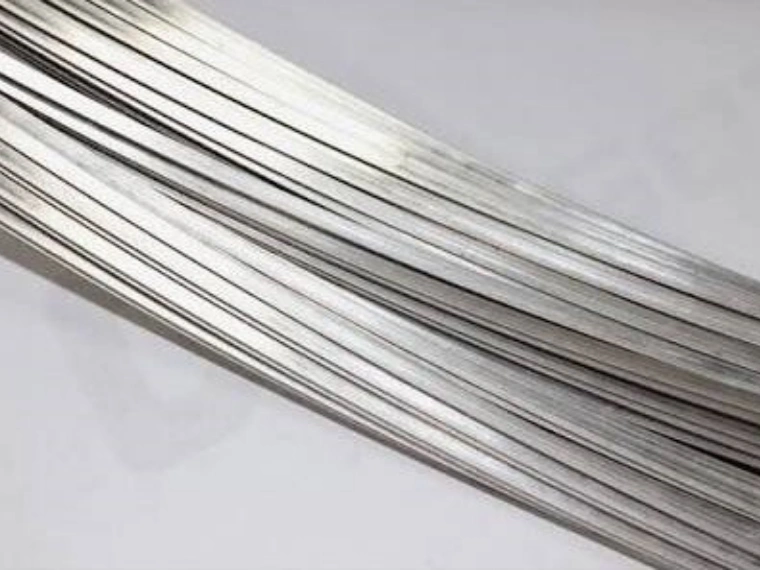

油焼戻しばね鋼線は自動車用ばね、バルブスプリング、サスペンション部品、各種産業ばね製品の核心素材であり、優れた耐疲労性と安定した機械的特性が高く評価されています。一般鋼線と比較し、油焼戻し平角線は特殊熱処理後に高強度・高硬度となるため、加工時の変形抵抗が大きくなります。丸形の油焼戻し線材を平角・矩形断面に加工するメーカーにとって、圧延機の選定は極めて重要です。設備構成が製品の寸法精度、表面品質、エッジ形状の完全性、生産効率、ローラー治具の耐用年数を直接左右するためです。
適切な精密圧延システムは素材グレード、線材仕様、生産能力、公差規格に適合させる必要があります。
スカイブルーア環境テクノロジー株式会社（CRM）は油焼戻し平角線製造向け特注精密圧延ソリューションを提供し、メーカーが安定・高品質・高効率な生産を実現できるよう支援します。
油焼戻しばね鋼線の核心特性
油焼戻しばね鋼線は専用の焼戻し熱処理を施し、超高引張強度と優れた耐疲労性能を実現、高性能ばね製造の基礎素材となります。生産現場で幅広く使用される主流材種はそれぞれ特有の特性と適用分野を持ち、下表にまとめます。
| 材質 | 特長 | 適用製品 |
|---|---|---|
| SAE9254 | 耐疲労性に優れる | 自動車用ばね |
| 60Si2Mn | 弾性限界が高い | 産業用ばね |
| SUP10 | 強度と靭性のバランスに優れる | 車載部品 |
| 50CrV4 | 焼入れ性が良好 | 高性能ばね |
また、油焼戻し線特有の物理特性が圧延加工に厳しい要求を課し、各特性が圧延品質と設備選定に直接影響を与えます。
| 素材特性 | 圧延工程への影響 |
|---|---|
| 高強度 | 圧延荷重に耐える高剛性な装置本体が必要 |
| 高硬度 | 表面傷を防ぐ耐摩耗ローラーが必須 |
| 強い加工硬化性 | 素材内部応力を低減するため圧延減肉量を制限する必要 |
| 高耐疲労要求 | 高度な表面品質管理が求められる |
塑性変形許容量が少ないため、圧延パラメータの設定が不適切だとエッジ割れ、変形の不均一、寸法不安定が発生しやすく、専用設備と緻密な加工制御が不可欠です。
圧延機選定の核心基準
油焼戻し平角線生産用圧延機の選定は素材状態・完成線寸法・精度要求の 3 軸を中心に検討し、各生産条件に応じた適合基準が存在します。
素材状態
油焼戻しばね線は一般的な焼鈍線と比べ硬度が大幅に高く、延性が低く変形抵抗が大きい特徴があります。圧延工程では 1 パスあたりの減肉量制御、安定した一定圧延荷重、高精度ローラー微調整、完全な潤滑システムを備えた精緻な加工パラメータを採用する必要があります。大きな変形量を伴う製品の場合は応力集中を分散し素材破損を防ぐため、多パス圧延が必須となります。
完成線寸法と適合設備
線材仕様・成形要求ごとに専用の圧延機構成を選定し、生産効率と製品品質を両立させます。
| 製品要求仕様 | 推奨設備 |
|---|---|
| 汎用平角線 | 2 ローラー精密圧延機 |
| 高精度矩形線材 | 4 ローラータークスヘッド圧延機 |
| 多種異形断面線材 | ユニバーサル圧延機 |
| 大減肉量加工 | 多パス圧延システム |
精度要求
ばね製品は寸法・表面精度に極めて厳格な規格が定められています。専用精密圧延設備は安定的に下記業界公差基準を達成可能です。
| パラメータ | 精度基準 |
|---|---|
| 厚み公差 | ±0.005～0.02 mm |
| 幅公差 | ±0.01～0.05 mm |
| 真直度 | 3/1000 mm 以下 |
| 表面粗さ | Ra 0.4～0.8 μm |
主流圧延機システム概要
油焼戻し平角線生産で活用される 3 種類の主流圧延システムは、それぞれ固有の長所と対象用途を持ち、多様な精度・生産量のニーズに対応します。

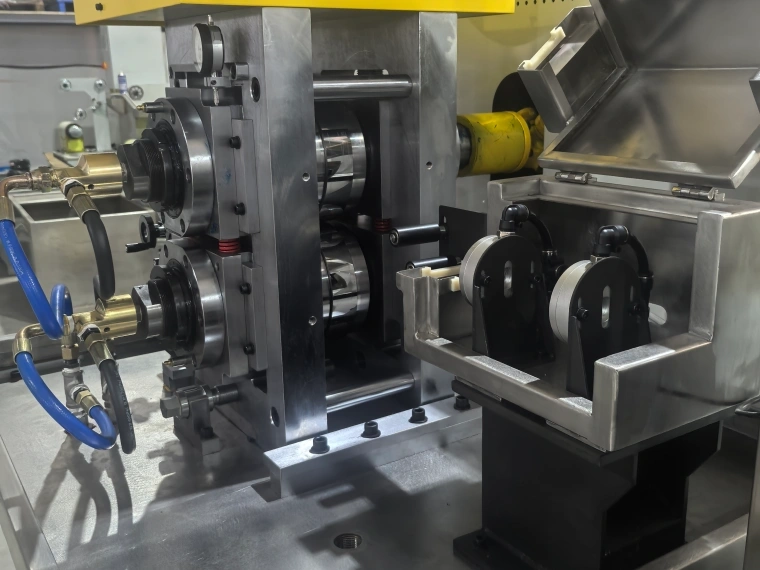

2 ローラー精密圧延機
汎用平角線生産に最も普及する標準圧延設備で、構造が簡素、操作が容易、連続生産効率が高い点が強みです。精度要求が中程度の一般ばね製品に適し、製造コストと稼働安定性のバランスに優れます。
4 ローラータークスヘッド圧延機
高精度加工向けに最適化された装置で、線材幅の寸法精度と矩形断面の整形性を大幅に向上させ、エッジ変形と寸法のばらつきを低減します。自動車用ばね線、精密産業平角線などの高付加価値製品の第一選択肢です。
多パス圧延システム
変形が困難な高硬度素材・大減肉量加工向けに開発され、段階的に徐々に変形させる工法を採用しています。成形応力を分散、素材の塑性流動を最適化、表面仕上がりを改善すると同時にローラー治具の耐用年数を大幅に延長し、油焼戻し線の加工上の課題を解消します。
圧延カセット技術の価値
圧延カセットは平角線製品の最終品質を決定する核心部品です。加工中のローラー位置決め、圧延減肉精度、製品断面形状、素材とローラーの表面接触状態を精密に制御します。
高品質な特注圧延カセットはパラメータの迅速な調整と長時間安定稼働を支えるだけでなく、設備メンテナンス停止時間を削減し、ロット間で寸法精度を均一に保ちます。CRM は各鋼種・製品仕様に合わせ専用圧延カセットを設計し、設備と素材の最適な適合を実現します。
スマート品質管理補助システム
現代の高規格平角線生産ではスマート補助システムにより製品品質の均一性を安定化させます。
オンラインレーザー測定システムは線材の厚み・幅・断面精度をリアルタイムで動的監視し、クローズドループ制御システムと連携して圧延パラメータを自動補正、手動調整による誤差を排除します。
自動巻取システムは生産中の張力を一定に保ち、均一なコイル成形と製品表面の保護を実現します。これらのスマート機構は素材ロスを大幅に削減し、生産安定性と歩留まりを向上させます。
CRM 特注圧延ソリューション
CRM は油焼戻し平角線製造向けワンストップ完全精密圧延ソリューションを提供します。精密圧延機、4 ローラータークスヘッドシステム、特注圧延カセット、オンライン測定装置などの核心設備一式、生産ライン全体のサービスをカバーします。
顧客の素材グレード、入線径、完成品寸法、精度公差規格、生産能力要求に基づき個別のプロジェクト評価を実施し、特化したエンジニアリング設計案を提案。メーカーが安定生産と一貫した製品品質を確保できるよう支援します。
よくある質問（FAQ）
- 油焼戻しばね線を圧延して平角線に加工できますか。 可能です。ただし高強度・高硬度のため、変形パラメータの厳格な制御と専用圧延設備が必須で、加工欠陥の発生を防止する必要があります。
- 自動車用ばね線に適した圧延機はどれですか。 4 ローラータークスヘッド圧延機が最適です。寸法制御性と断面整形精度に優れ、高級自動車ばね製品に適しています。
- 油焼戻し線に多パス圧延を採用するメリットは。 成形応力を効果的に分散し、エッジ割れや表面欠陥を抑制し製品品質を向上させます。
- 圧延工程で達成可能な寸法公差はどの程度ですか。 素材と設備構成によりますが、精密圧延工程により厚み公差 ±0.005～0.02 mm を実現できます。
- 圧延カセットの核心機能は何ですか。 ローラーの位置決めと圧延変形量を高精度に制御し、平角線の最終品質を直接決定する部品です。
- CRM は生産ライン一式を提供しますか。 はい。顧客の要望に応じ、完全特注圧延設備、検査システム、一貫生産ソリューションを提供します。
まとめ
圧延機の選定は油焼戻し平角線製品の良品率と生産安定性を担保する重要な工程です。2 ローラー圧延機は汎用標準平角線生産に適し、コストと生産効率の強みを発揮します。一方、4 ローラータークスヘッド圧延システムと多パス圧延ソリューションは高精度・高性能・複雑仕様のばね鋼製品により適しています。
CRM は専門的な特注圧延技術と完備した設備ソリューションを通じ、世界中の製造業者が自動車・産業ばね分野向け高信頼性油焼戻し平角線を生産できるよう支援します。
