はじめに
高精度ばね鋼平線の製造において、寸法精度だけが製品性能を決定するわけではありません。
自動車用ばね、バルブスプリング、工業用弾性部品といった高負荷用途では、材料の内部応力状態が疲労寿命、成形安定性、長期信頼性に極めて重要な役割を果たします。
冷間圧延時、塑性変形により鋼材の内部組織が変化します。加工硬化によって強度と硬度は向上する一方、残留応力が発生します。
残留応力が適切に制御されていない場合、製造業者は下記の課題に直面します。
- 切断後の寸法変化
- ばね性能のばらつき
- エッジ変形
- 耐疲労性の低下
- 成形時の予期せぬ割れ発生
このため残留応力制御は、現代の精密圧延における最重要技術の一つとなっています。
Sky Bluer Environmental Technology Co., Ltd.（CRM）は、変形設計の最適化、ロール技術、プロセス制御を融合させた精密圧延ソリューションを開発し、安定した高性能ばね鋼平線の生産を支援します。
冷間圧延平線における残留応力の理解
残留応力とは、外部荷重を取り除いた後も材料内部に残存する内部応力のことです。
冷間圧延中、材料は以下の現象を受けます。
- 圧延ロールによる圧縮
- 特定領域における引張変形
- 不均一な塑性流動
最終的な応力分布は下記要因に依存します。
| 要因 | 影響 |
|---|---|
| 圧下率 | 変形の強さを決定 |
| パススケジュール | 応力の蓄積を制御 |
| ロール形状 | 材料の流れに影響 |
| 材料グレード | 変形抵抗に作用 |
| 冷却条件 | 応力緩和に影響 |
ばね鋼材ではばねが繰り返し繰返し荷重を受けるため、この応力分布を制御することが不可欠です。
ばね鋼が残留応力に感受性を持つ理由
ばね鋼はエネルギーを繰り返し蓄積・放出するよう設計されています。
代表的な材料グレード：
| 材料グレード | 特徴 |
|---|---|
| SAE1070 | 高炭素ばね鋼 |
| SAE1095 | 高硬度・高強度 |
| 60Si2Mn | 優れた耐疲労性 |
| SUP10 | 高強度バルブスプリング用材料 |
| EN10270 | 精密ばね線用途 |
これらの材料が優れた弾性を示す要因：
- 高い炭素含有量
- 合金強化元素
- 管理された熱処理
一方、これらの特性により下記の影響を受けやすくなります。
- 過剰な冷間加工
- 不均一な変形
- 応力集中
そのため圧延パラメータを慎重に最適化する必要があります。
冷間加工と残留応力の関係
冷間圧延はひずみ硬化により材料強度を高めます。
しかし過剰な冷間変形は内部応力を増大させます。
関係性：
| 冷間加工レベル | 材料の状態 |
|---|---|
| 低い冷間加工度 | 応力は低い、強度上昇は小さい |
| 制御された冷間加工 | 強度と安定性のバランスが取れる |
| 過剰な冷間加工 | 応力が高く、延性が低下 |
ばね鋼平線の目的は最大硬度を得ることではありません。
求められるのは以下の項目です。
- 必要な機械的強度
- 安定した寸法
- 良好な耐疲労性
- 信頼できる成形性能
圧延プロセスによる残留応力の発生メカニズム
平線圧延における変形は完全に均一ではありません。
材料表面と中心部で応力状態が異なります。
主な応力発生源：
不均一な板厚圧下
板厚の圧下量がばらつくと：
- 内部応力が不均一になる
- 平面度不良が発生する可能性がある
エッジ部の変形
平線のエッジ部は中心部と材料流動が異なります。
制御が不十分な場合、以下が発生します。
- エッジ部の引張応力
- エッジ割れ
- 断面形状の不安定化
1 パスあたりの過大な圧下
1 パスで大きな圧下を加えると下記が増加します。
- 塑性ひずみの集中
- 加工硬化
- 残留応力の蓄積
この理由から高強度ばね鋼では最適化された多パス圧延が一般的に採用されます。
精密圧延における残留応力制御手法
最適化されたパススケジュール
適切に設計されたパススケジュールは変形を段階的に分散させます。
代表的な戦略：
| 圧延工程 | 主な目的 |
|---|---|
| 粗圧延工程 | 材料の安定的な変形 |
| 中間圧延工程 | 幅・厚みの制御された圧下 |
| 仕上げ圧延工程 | 最終寸法精度と表面品質の確保 |
急激な変形を抑え、過度な応力集中を防止します。
精密ロール設計
ロール形状は応力分布に直接影響を与えます。
重要パラメータ：
| パラメータ | 機能 |
|---|---|
| 溝形状 | 材料の流れを制御 |
| ロール径 | 変形の安定性を確保 |
| パス形状 | 不均一ひずみを低減 |
| 表面粗さ | 接触状態を改善 |
適切なロール設計により線材断面全体で均一な変形を維持できます。
圧延中の張力制御
工程間の安定した張力は下記を防止します。
- 座屈
- 不均一な伸び
- 寸法のばらつき
最新の圧延ラインで使用される装置：
- サーボ張力制御
- 自動送りシステム
- 閉ループ監視システム
オンライン測定とフィードバック制御
最新の精密圧延システムはリアルタイム検査技術を活用します。
代表的なシステム：
| 技術 | 機能 |
|---|---|
| レーザーゲージ | 厚み・幅の測定 |
| サーボ調整 | ロールギャップの自動補正 |
| PLC 制御 | プロセス最適化 |
| データ監視 | 品質トラッキング |
連続的なフィードバックにより安定した生産条件を維持します。
残留応力がばね性能に及ぼす影響
残留応力はばねの実用性能に直接作用します。
疲労性能
ばねは数百万回の繰返し荷重を受けます。
高い引張残留応力は下記を加速させます。
- き裂の起点発生
- 疲労破壊
寸法安定性
切断または成形後、制御されていない応力は以下を引き起こします。
- 形状変化
- 反り
- 長さのばらつき
熱処理に対する応答
残留応力は下記に影響を与えます。
- 焼入れ挙動
- 焼戻し安定性
- 最終的な機械的性質
よって圧延工程で応力を制御することで製品全体の信頼性が向上します。

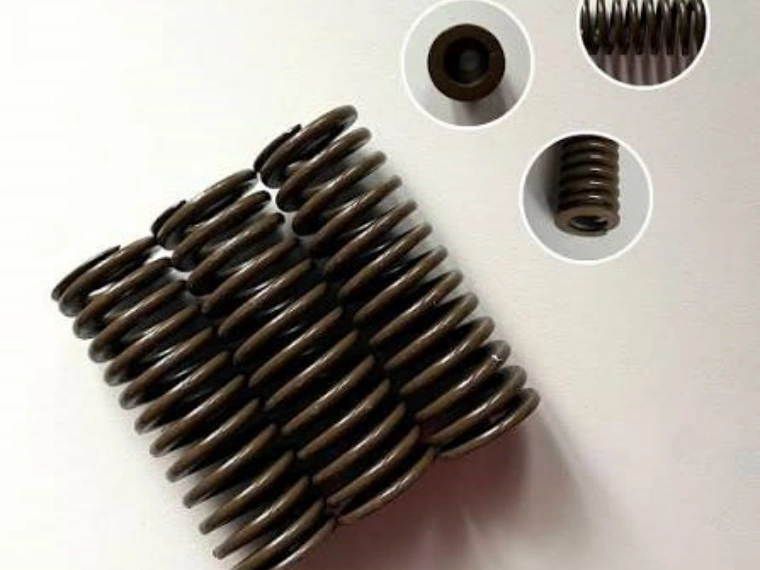

自動車用ばね向け残留応力制御
自動車用ばねには極めて高い信頼性が求められます。
代表的な要求仕様：
| 用途 | 主要要求事項 |
|---|---|
| バルブスプリング | 高耐疲労性 |
| サスペンションばね | 長寿命 |
| 安全部品 | 安定した機械性能 |
これらの用途において製造業者は下記を制御する必要があります。
- 表面品質
- 寸法公差
- 内部応力状態
精密圧延プロセスはばね性能の均一性を確保する基礎となります。
材料選定と残留応力の関連
ばね鋼のグレードごとに変形特性が異なり、材料に応じた圧延戦略が必要です。
例：
高炭素鋼
- 強度が高い
- 変形能が低い
シリコンクロム鋼
- 優れた疲労特性
- 制御された冷間加工が必要
材料選定は下記に直接影響します。
- 圧下率
- パス数
- ロール設計
- 応力制御戦略
各種ばね鋼グレードは冷間圧延時に異なる変形特性を示すため、圧延パラメータとプロセス制御の最適化が求められます。
残留応力制御とばね鋼の各種用途
自動車用ばね、精密部品などの用途では、冷間圧延で発生する残留応力が疲労寿命および機械性能に大きく影響します。
完全な製造ソリューションでは以下を考慮しなければなりません。
- 使用材料
- 圧延プロセス
- 応力制御
- 最終製品の要求仕様

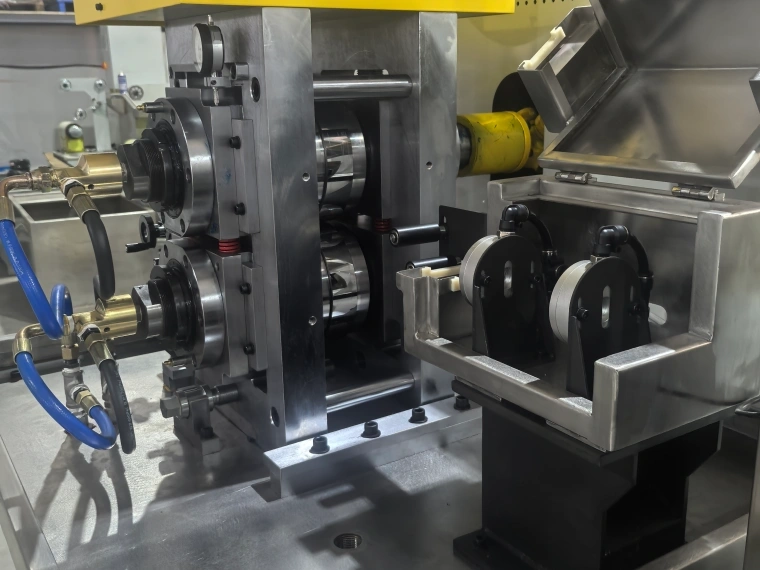

応力制御生産向け CRM 精密圧延ソリューション
Sky Bluer Environmental Technology Co., Ltd.（CRM）は下記向けにカスタマイズされた精密圧延システムを提供します。
- 高炭素ばね鋼
- シリコンクロム系ばね鋼
- オイルテンパーばね線
- 精密平線用途
システムに統合可能な機器：
✓ 精密圧延機
✓ 精密圧延ロール
✓ オンラインレーザー測定装置
✓ サーボ制御システム
✓ 自動プロセス監視装置
変形制御の最適化を通じ、CRM は製造業者が安定した寸法と信頼性の高いばね性能を実現することを支援します。
FAQ
- 冷間圧延時に残留応力が発生する要因は何ですか。 残留応力は主に圧延中の不均一な塑性変形、過大な圧下、材料流動の差、不均一なひずみ分布により生じます。
- ばね鋼平線において残留応力が重要な理由は何ですか。 ばねは繰返し荷重下で動作するため、制御されていない残留応力は疲労寿命を低下させ、使用中の寸法不安定を引き起こすためです。
- 圧延後に残留応力を完全に除去することは可能ですか。 完全な除去は困難ですが、圧延パラメータの最適化、変形の制御、適切な熱処理により有害な応力を大幅に低減できます。
- パススケジュールは残留応力にどのように影響しますか。 適切に設計されたパススケジュールは変形を段階的に分散させ、応力集中を緩和し製品安定性を向上させます。
- 厳格な応力制御が必要なばね鋼材料はどれですか。 SAE1095 などの高炭素鋼、60Si2Mn・SUP10 などの合金ばね鋼は高強度のため、慎重な応力管理が必要です。
- 精密圧延機はどのように残留応力制御に貢献しますか。 精密圧延機は高精度なロール位置決め、安定した変形制御、オンライン監視機能を備え、一定の応力状態を維持することを可能にします。
まとめ
残留応力制御は冷間圧延ばね鋼平線の品質を左右するキー技術の一つです。
優れた生産プロセスは単に最終寸法を達成するだけでは不十分です。
製造業者は下記を制御しなければなりません。
- 冷間加工の蓄積量
- パススケジュール
- ロール設計
- 材料の挙動
- オンラインでのプロセス安定性
高性能ばね用途において、適切に制御された残留応力は疲労寿命、寸法安定性、製造の均一性を改善します。
先進の精密圧延技術により、Sky Bluer Environmental Technology Co., Ltd.（CRM）は世界中の製造業者が信頼性の高いばね鋼平線ソリューションを生産することを支援します。
