はじめに

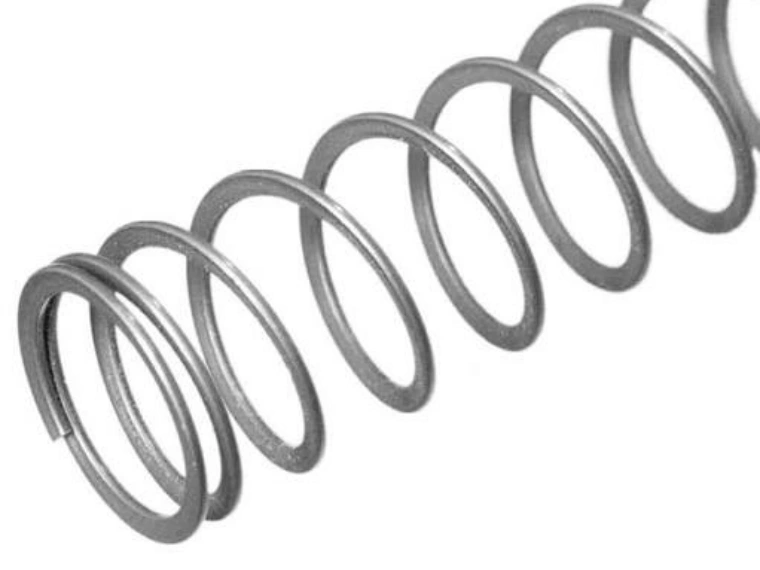

焼入れ性ばね鋼平角線は高強度・高耐疲労性が求められる自動車用ばね、産業ばね部品、機械部品、精密アセンブリに広く使用されています。
SAE1095、SAE9254、60Si2Mn、50CrV4、SUP10 などの素材は熱処理後に優れた機械特性を発揮しますが、これら高強度素材は平角線製造工程において高度な加工難易度を伴います。
圧延工程において厚み、幅、エッジ形状、表面品質にわずかなばらつきが生じるだけで、完成後のばね性能に悪影響を及ぼします。
そのため品質管理は最終検査工程のみならず、圧延プロセス全体に組み込まれた一体的な管理業務となります。
最新式のばね鋼平角線生産ラインは下記要素を統合しています。
- 精密圧延技術
- オンライン測定システム
- 工程監視システム
- 自動補正制御
- 最終製品品質検査
先進的な品質管理手法を活用することで、製造業者は寸法の安定化、素材ロスの削減、製品性能の均一化を実現可能です。
スカイブルーア環境テクノロジー株式会社（CRM）は高性能ばね鋼平角線生産向け、測定・制御システム一体型の精密圧延ソリューションを提供します。
ばね鋼平角線に品質管理が不可欠な理由
ばね部品は常に繰返し荷重環境下で稼働するため、微小な欠陥であっても長時間使用時の破損起点となり得ます。
主要な品質管理項目と完成品への影響は下表の通りです。
| 品質管理項目 | 完成製品への影響 |
|---|---|
| 厚み寸法精度 | ばね反発力・組立適合性を決定 |
| 幅寸法精度 | 製品ロット間の均一性に直結 |
| 表面品質 | 疲労耐久寿命に大きく影響 |
| エッジ形状状態 | クラック発生を抑制 |
| 真直度 | 後工程の加工性を向上 |
高強度ばね鋼の加工では、単発的に目標寸法を達成するだけでなく、連続生産全体を通じて品質を安定維持することが最重要となります。
圧延工程における寸法精度管理
寸法精度は平角線製造における最重要管理項目の一つです。
圧延時に管理する寸法要素は下記の通りです。
- 厚み
- 幅
- 断面形状
- 真直度
標準的な精度要求仕様
| パラメータ | 規格要求値 |
|---|---|
| 厚み公差 | ±0.005～0.02 mm |
| 幅公差 | ±0.01～0.05 mm |
| 真直度 | 3/1000 mm 以下 |
| 表面粗さ | Ra 0.4～0.8 μm |
上記規格を安定的に満たすため、精密圧延システムには以下の構造が採用されます。
- 高剛性圧延フレーム
- 高精度ローラー微調整機構
- 安定駆動サーボシステム
- 段階的な減肉スケジュール制御
オンラインレーザー測定システム
従来の手動抜取り検査は生産完了後のサンプル測定のみに対応するため、精密ばね鋼平角線の工程管理には不十分です。
オンラインレーザー測定システムは生産稼働中の連続監視を実現し、下記項目をリアルタイム測定します。
- 線材厚み
- 線材幅
- 断面寸法
- 寸法ずれ量
システムの主なメリット
- リアルタイム品質監視 圧延中に寸法変動を即時検知し、オペレーターが迅速に対応可能。
- クローズドループ工程制御 測定データを制御システムと連携させ、下記項目を自動補正
- ローラーギャップ
- 圧延荷重
- 各種生産パラメータ
- 素材ロス低減 寸法不良を早期検知することで、下記損失を削減
- 不良スクラップ発生量
- 設備停止時間
- 手動調整にかかる工数
表面品質管理
ばね鋼では疲労クラックが表面欠陥を起点に発生するため、表面品質管理が特に重要です。
代表的な表面不良と発生要因
| 不良種別 | 発生要因 |
|---|---|
| スクラッチ傷 | ローラー表面の劣化・異物付着 |
| エッジ割れ | 単パスの変形量過大 |
| 表面凹凸 | 圧延荷重の不安定化 |
| 酸化跡 | 素材前処理・潤滑管理不備 |
表面品質向上のため管理すべき要素
- ローラー表面状態の定期点検
- 潤滑システムの安定稼働
- 適正な圧延速度制御
- 素材表面の清浄度維持
治具を最適化した精密圧延設備を使用することで、高負荷ばね用途に適した滑らかな平角線表面を製造できます。
エッジ品質・断面形状管理
平角線のエッジ形状はばねの耐久性能に直接影響します。
エッジ品質が不良な場合、下記課題が発生します。
- 応力集中発生
- クラック起点形成
- 疲労寿命の低下

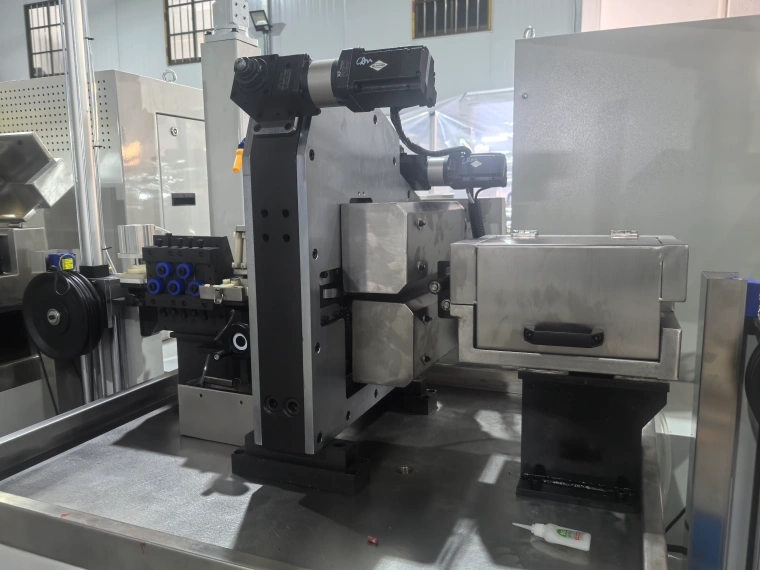

4 ローラータークスヘッド圧延システムは多方向から素材を拘束・変形させるため、高精度な矩形断面成形に多用され、下記強みを持ちます。
- 左右エッジの対称性向上
- 矩形形状の整形性改善
- 断面寸法精度の向上
ばね鋼平角線生産における一貫品質管理プロセス
完全な品質管理体制は各生産工程ごとに管理手法を設定します。
| 生産工程 | 品質管理手法 |
|---|---|
| 素材入荷検査 | 鋼種確認・素材表面状態検査 |
| 繰出工程 | 素材送り出しの安定性監視 |
| 矯正工程 | 線材の真直度制御 |
| 圧延工程 | オンライン寸法レーザー測定 |
| 表面検査 | 表面欠陥・仕上がり確認 |
| 最終巻取工程 | コイル成形状態検査 |
このような一体型管理体制により、各工程が最終製品の信頼性確保に貢献します。
CRM 精密圧延向け品質管理ソリューション
スカイブルーア環境テクノロジー株式会社（CRM）はばね鋼平角線メーカー向け特注精密圧延システムを開発しています。
| 設備・システム | 機能概要 |
|---|---|
| 精密圧延機 | 線材の高精度成形加工 |
| 4 ローラータークスヘッドシステム | 断面形状制御 |
| 圧延カセット | ローラー位置の安定調整 |
| レーザー測定システム | リアルタイム寸法検査 |
| クローズドループ制御システム | 工程パラメータ自動最適化 |
精密な機械設計とインテリジェント制御技術を融合することで、CRM は生産安定性の向上と平角線品質の均一化を支援します。
よくある質問（FAQ）
- ばね鋼平角線製造に品質管理が重要な理由は？ 寸法や表面の微小欠陥が疲労寿命を低下させ、完成後のばね性能に悪影響を及ぼすためです。
- 平角線圧延時に管理する主要パラメータは？ 厚み、幅、真直度、表面品質、エッジ形状が主要管理項目となります。
- レーザー測定は圧延品質をどのように改善する？ リアルタイムで寸法を監視し、生産寸法の安定性を維持することが可能です。
- 精密圧延で達成可能な寸法公差は？ 素材と設備構成により変動しますが、厚み公差 ±0.005～0.02 mm を実現できます。
- 断面精度を高める設備は何か？ 高精度な矩形・平角線断面成形には 4 ローラータークスヘッド圧延システムが一般的に採用されます。
- CRM はオンライン検査システムを提供するか？ はい。レーザー測定機とクローズドループ制御システムを、特注平角線生産ラインに一体化して提供しています。
まとめ
品質管理は信頼性の高いばね鋼平角線製造の基盤となります。
焼入れ性ばね鋼素材の加工において、圧延工程全体を通じて寸法、表面品質、断面精度を管理することで、長寿命かつ安定したばね性能を確保できます。
オンライン測定と自動制御機構を搭載した最新の精密圧延システムは、製造業者に高い生産効率、不良ロス低減、製品品質の均一化をもたらします。
CRM は特注型精密圧延ソリューションを通じ、世界各国の顧客が自動車、産業機械、精密機器分野向け高品質ばね鋼平角線を製造することを支援します。
