はじめに：精密圧延は医療用ワイヤの品質を左右する重要工程

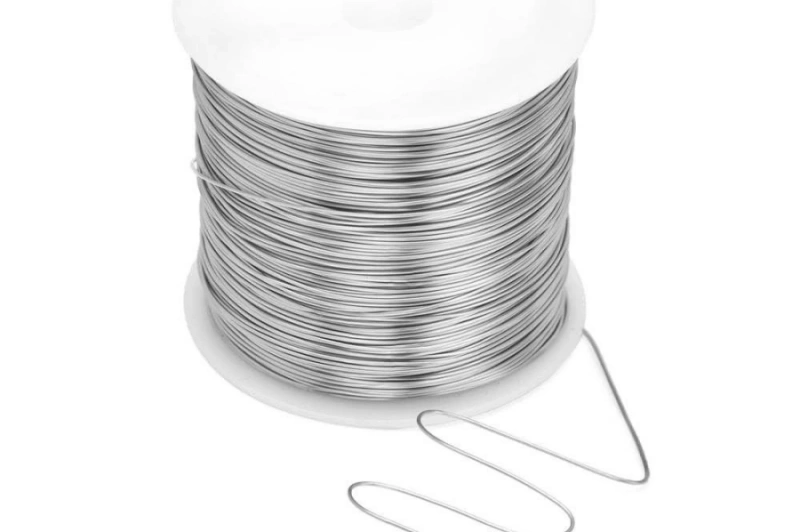

医療用平角線および異形線の一連の製造工程において、真空溶解は主に材料の純度を決定し、精密冷間圧延は完成ワイヤの最終的な寸法精度、平坦度、表面品質および機械的安定性に直接影響します。
一般的な工業用圧延プロセスは、通常の金属線材に求められる品質基準を満たすことを目的として設計されており、高精度医療用途で要求される厳格な品質条件にそのまま対応できるとは限りません。
医療用平角線では、厚さおよび幅の極めて厳しい寸法公差、高い真直度、顕著な圧延痕のない表面、制御された内部組織、安定した機械的特性などが要求される場合があります。
これらの要求を満たすためには、医療用精密線材に適した専門的な精密圧延技術と、材料および製品仕様に合わせて構成された専用圧延設備が必要です。
本記事は、医療用ワイヤ製造に関するテーマクラスターの主要プロセスページとして、圧延原理、プロセスパラメータ設定、主要設備構造、品質管理ポイント、一般的な圧延不良とその対策について詳しく解説します。
また、Sky Bluerの精密圧延システムの技術的特徴を紹介し、ピラーページ Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production で解説している一連の製造ソリューションとの連携についても説明します。
医療用精密圧延と一般工業用圧延の違い
医療用ワイヤの精密圧延と一般的な金属ワイヤの工業用圧延では、設備精度、加工方法、品質管理などの面で大きな違いがあります。
寸法公差
一般工業用圧延： 製品および加工条件によって異なりますが、一般的には約±0.02～±0.05 mm。
医療用精密圧延： 製品仕様と設備構成によっては、±0.002 mmレベルの寸法公差を目標とした設計が可能です。さらに、特別に設計された超精密用途では、±0.001 mmレベルを目標とすることも可能です。
平坦度・真直度
一般工業用ワイヤ： 用途に応じて比較的広い許容範囲が設定されます。
医療用精密ワイヤ： 製品によっては**≤0.3 mm/m**レベルの真直度が要求される場合があります。
表面品質
一般工業用ワイヤ： 用途によっては軽微な圧延痕が許容される場合があります。
医療用ワイヤ： 最終用途によっては、傷、バリ、有害な酸化、異物付着などを抑えた非常に滑らかで均一な表面品質が要求されます。
変形プロセス
一般的な圧延： 生産効率を向上させるため、1パス当たりの圧下量を大きく設定する場合があります。
医療用精密圧延： 多段階の小変形圧延を採用し、過度な加工硬化を抑え、割れのリスクを低減しながら安定した成形を行います。
制御システム
一般的な圧延： 手動調整または比較的固定された加工パラメータを使用する場合があります。
医療用精密圧延： オンライン寸法測定、サーボ閉ループ制御、温度変化に対する自動補正などを組み合わせることができます。
医療用平角線の精密圧延プロセス
医療用平角線の製造では、多段階の精密冷間圧延プロセスを採用できます。
材料を段階的に減面することで、変形状態をより適切に管理し、寸法および機械的特性の安定性を高めます。
圧延工程：
適合丸線素材の事前検査
→ 張力校正
→ 第1段階マイクロ圧延
→ 中間寸法・平坦度検査
→ 多段階プログレッシブ圧延
→ 最終精密サイジング
→ 圧延後応力除去
→ 表面検査
→ 完成ワイヤ巻取り
素材の事前検査と張力安定化
圧延前には、丸線素材の直径、真円度、表面欠陥などを詳細に検査します。
圧延ラインには定張力サーボ制御システムを搭載することができ、加工中の線材送り速度と張力を安定させます。
適切な張力制御により、以下の問題を低減できます。
- エッジウェーブ
- 厚さのばらつき
- 寸法変動
- ワイヤ走行の不安定化
- 後工程での巻取り不良
多段階マイクロ変形によるプログレッシブ圧延
これは医療用ワイヤの精密圧延における重要な工程です。
Sky Bluerでは、材料特性、入線寸法、完成寸法および要求される機械的特性に応じて、総減面量を複数の圧延パスに分配したカスタム圧延パス設計を採用します。
各パスの変形量を適切な範囲に制御することで、過大な圧下による割れ、過度な加工硬化、内部組織の不安定化などのリスクを低減できます。
チタン合金やNitinol（ニチノール）など、加工難易度の高い医療用合金については、1パス当たりの変形量を小さくし、圧延パス数を増やすことで、より安定した成形を行います。
リアルタイム寸法測定と閉ループ自動補正
連続圧延中には、設備温度の上昇、張力変動、ロールの微小摩耗などによって、わずかな寸法偏差が発生する可能性があります。
精密圧延機には高精度レーザー寸法測定システムを搭載することができ、製造中のワイヤ寸法をリアルタイムで監視します。
測定データは制御システムへフィードバックされ、必要に応じて関連する加工パラメータを自動調整します。
この動的な閉ループ制御により、コイル全長にわたる寸法の一貫性を向上させることができます。
最終精密サイジングと応力除去
冷間圧延後の平角線には、加工によって微小な残留応力が残る場合があります。
最終精密サイジングと適切な低温応力除去処理を組み合わせることで、完成ワイヤの幾何学的安定性と真直度を改善できます。
特定の製品仕様では、材料、寸法および最終用途に応じて、≤0.3 mm/mレベルの真直度を目標としたライン設計が可能です。
医療用精密圧延機の主要構造と特長

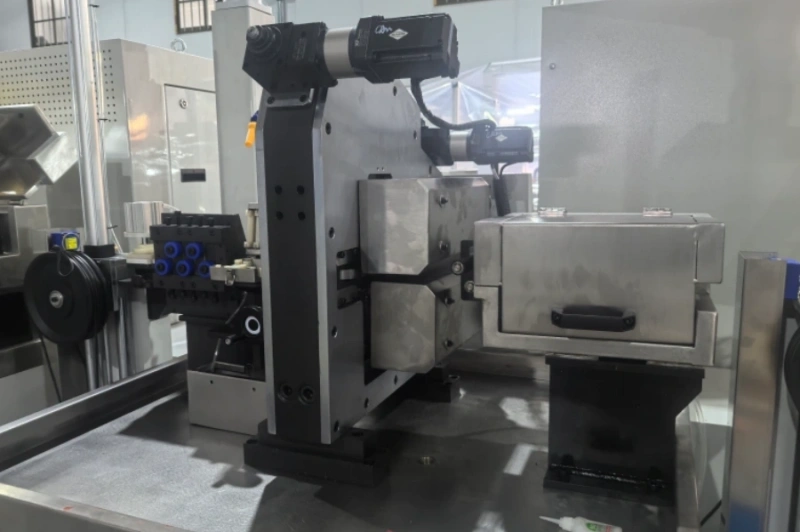

Sky Bluerが開発するPrecision Rolling MillおよびMicro Precision Rolling Millは、医療用ワイヤやその他の高精度特殊線材の特性に合わせて構成することができます。
高剛性一体型フレーム
高剛性の機械フレームは、圧延時に発生する振動や機械的な微小変形を抑えるうえで重要です。
特に極めて厳しい寸法公差や長時間連続生産では、設備全体の構造安定性が加工精度に大きく影響します。
±0.002 mmレベルの寸法公差を目標とする場合、フレーム剛性だけでなく、軸受精度、ロール精度、温度管理、オンライン測定システムなどを総合的に最適化する必要があります。
詳細については、How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturingをご参照ください。
超硬合金（タングステンカーバイド）精密ロール
用途に応じて、高硬度・高耐摩耗性のタングステンカーバイド製精密ロールを採用できます。
主なメリット：
- 優れた耐摩耗性
- 高い寸法安定性
- 優れたロール表面仕上げ
- 適切な用途における長寿命化
- 長時間連続生産時の加工安定性向上
ロール表面を高精度に仕上げることで、完成ワイヤの圧延痕や表面欠陥を低減することにもつながります。
自動温度補正システム
長時間の連続運転では、ロール、軸受、機械フレームなどの温度が変化します。
こうした熱変化によってロールギャップがわずかに変化し、完成ワイヤの寸法に影響を与える場合があります。
自動温度補正システムは関連する温度変化を監視し、必要に応じて加工パラメータを補正することで、熱変位による寸法ドリフトを抑制します。
サーボ閉ループ制御
高精度サーボシステムにより、ロール位置やロールギャップを精密に制御できます。
オンライン寸法測定システムと組み合わせることで、生産中に自動補正を行い、完成ワイヤの寸法一貫性を向上させることができます。
この技術は、微細な医療用ワイヤや加工難易度の高い特殊合金を精密圧延する場合に特に重要です。
主要医療用合金ワイヤの圧延パラメータ
316LVM / 304V ステンレス平角線
代表的な加工条件：
- 6～8パスの圧延
- 各パスの圧下量を適切に制御
- 材料状態に応じて1パス当たり約8～12％の変形
- 特定仕様では最終寸法公差±0.002 mmを目標とした設計が可能
Grade 2 / Grade 5 チタン平角線
代表的な加工条件：
- 8～10パスの圧延
- 制御された速度による安定圧延
- 材料状態に応じて1パス当たり約6～10％の減面
- 温度および酸化状態の厳密な管理
- 必要に応じた中間熱処理
Nitinol形状記憶合金ワイヤ
加工条件として以下が必要になる場合があります。
- 10～12パスの精密圧延
- 制御されたマイクロ変形
- 各パスの低減面率
- 適切に設計された中間熱処理
具体的な圧延工程は、完成したNitinol製品に要求される機能特性に合わせて設定する必要があります。
MP35N / CoCr合金ワイヤ
これらの材料は高強度・高硬度であるため、以下の加工方法が有効です。
- 多段階プログレッシブ圧延
- 高剛性精密圧延機
- 高精度荷重・ロールギャップ制御
- 最適化された変形シーケンス
- 必要に応じた中間処理
一般的な圧延不良と対策
エッジウェーブと厚さの不均一
主な原因：
- 張力の不安定
- ロールギャップの不均一
- ロール平行度のずれ
- 不適切な変形量配分
対策： 定張力システムを校正し、ロール平行度を確認するとともに、圧延パス設計を最適化し、必要に応じて閉ループ自動調整を使用します。
表面傷と圧延痕
主な原因：
- ロール摩耗
- 異物や微粒子の混入
- ロール表面仕上げの不足
- ガイドシステムの汚染
対策： ロールを定期的にメンテナンス・再仕上げし、生産環境を清浄に保つとともに、必要に応じてオンライン表面クリーニング装置を導入します。
ワイヤの割れとエッジバリ
主な原因：
- 1パス当たりの過大な圧下
- 過度な加工硬化
- 材料延性の不足
- 不適切な圧延パス設計
対策： 圧延パス数を増やし、1パス当たりの変形量を減らすとともに、材料特性に応じて中間焼鈍または応力除去処理を組み合わせます。
医療用平角線精密圧延に関するFAQ
Q1：なぜ医療用ワイヤでは、少ないパスで大きく圧下するのではなく、多段階の小変形圧延が必要なのですか？
A： 1パスで過度に変形させると、加工硬化や残留応力が大きくなり、表面欠陥や割れのリスクが高まります。総変形量を複数のパスに分散することで、加工状態をより適切に管理し、寸法安定性および機械的安定性を向上させることができます。
Q2：長時間の量産でどのように寸法公差を安定させますか？
A： リアルタイムレーザー寸法測定、サーボ閉ループ制御、温度補正を組み合わせることができます。測定データに基づいて微小な加工偏差を自動補正することで、コイル全長およびロット間の寸法一貫性を向上させます。
Q3：医療用精密圧延設備で加工できる最小厚さはどのくらいですか？
A： 特殊用途向けには、約0.01 mmの極薄平角線を目標としたマイクロ圧延システムを設計することが可能です。実際の加工能力は、材料、幅、入線厚さ、幅厚比、生産速度および要求公差によって異なります。
Q4：1台の圧延機で複数の医療用合金に対応できますか？
A： はい。適切に構成された精密圧延システムでは、ステンレス鋼、チタン合金、Nitinol、コバルトクロム合金などに応じて異なる加工レシピを設定できます。ただし、ロール、圧下シーケンス、速度および熱処理条件については、各材料の特性に合わせて調整する必要があります。
Q5：圧延後の医療用平角線はどの程度の真直度を実現できますか？
A： 特定の寸法およびライン構成では、≤0.3 mm/mレベルの真直度を目標とした設計が可能です。実際の値については、製品仕様、材料および測定方法に基づいて確認する必要があります。
推奨精密圧延設備
主な推奨設備：
- Sky Bluer 超精密多段圧延機
- Micro Precision Rolling Mill
- 平角線圧延・フラットニングマシン
- サーボ定張力制御システム
- レーザーオンライン寸法測定システム
- 精密サイジング・矯正システム
- 精密巻取りシステム
これらの設備は、医療用ワイヤおよびその他の高精度特殊線材向けにカスタマイズすることができ、高剛性機械構造、インテリジェント閉ループ制御、各種合金に適した圧延パラメータを組み合わせることができます。
さらに、材料の前処理および熱処理から、精密圧延、オンライン寸法測定、完成ワイヤの精密巻取りまで、一連の生産ラインとして統合することが可能です。
**Sky Bluer Environmental Technology Co., Ltd.**では、材料、入線径、完成品の幅・厚さ、要求公差および生産能力に応じて、カスタマイズされた精密圧延ソリューションを提供しています。
材料、入線径、完成品の幅・厚さ、要求公差をご提供ください。製品仕様に合わせた専用圧延プロセスパラメータおよび設備見積をご提案いたします。
