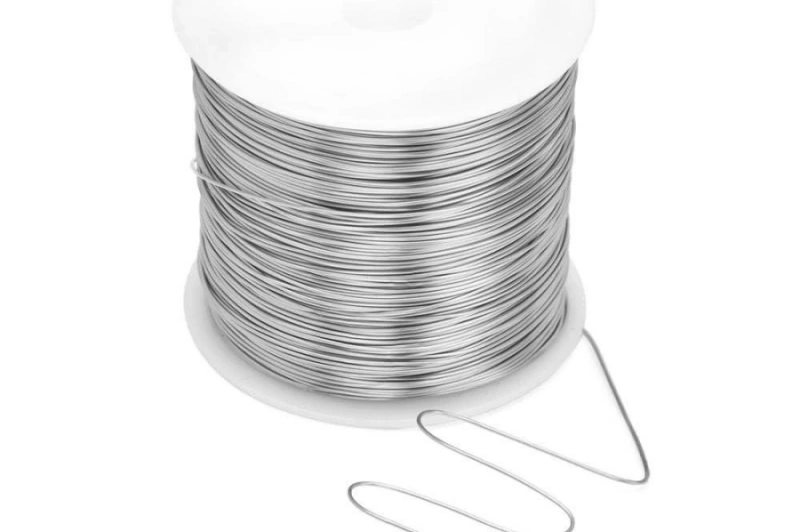

医療用チタン角線とは
医療用チタン合金角線は、整形外科、歯科、低侵襲医療機器などの高性能医療デバイスに使用される重要な異形線材です。ステンレス鋼線と比較して、チタン合金線は低密度、優れた生体適合性、非磁性などの特性を有し、さらに弾性率が人骨に比較的近いため、高度な医療用途に適した材料として広く利用されています。
純チタン Grade 2とGrade 5 Ti-6Al-4V ELIチタン合金は、医療分野で使用される代表的なチタン材料です。しかし、チタン合金は化学的活性が高く、酸化しやすいうえ、室温での延性が限定されており、圧延成形の難易度も高いという特徴があります。そのため、一般的な線材生産ラインでは、高精度かつ表面品質が厳密に管理された医療用チタン角線を安定して製造することは容易ではありません。
Sky Bluerは、医療用チタン異形線・特殊断面線向けのカスタマイズ製造ソリューションを専門としており、チタン線の酸化、割れ、成形不安定など、チタン加工における主要な技術課題に対応しています。
本記事では、医療用チタン角線の製造工程、主要設備、重要な制御技術、用途について体系的に解説します。また、ピラーページ「Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production」で紹介している医療用線材製造システム全体の一部として位置付けられています。
医療用Grade 2およびGrade 5チタンの材料特性
純チタン Grade 2（ASTM F67）
Grade 2純チタンは、高純度、優れた生体適合性、良好な延性および成形性を備えています。
主な用途には以下があります。
- 医療用固定システム向けワイヤ
- 歯科用補助部品
- 比較的低荷重のインプラント部品
これらの用途では、表面仕上げ、寸法精度、材料品質の均一性について厳格な管理が求められます。
Grade 5 Ti-6Al-4V ELIチタン合金（ASTM F136）
Ti-6Al-4V ELIは、酸素などの侵入型元素を低く抑えたELI（Extra Low Interstitial）グレードのチタン合金です。
高い機械的強度、優れた疲労特性、安定した機械的性質を備えており、高荷重が加わる整形外科用インプラントや高精度外科部品などに使用されています。
そのため、圧延および成形工程には非常に高い安定性と再現性が要求されます。
医療用チタン角線の全製造工程
チタンおよびチタン合金は、高温環境において酸素との親和性が非常に高いため、製造工程全体を通して雰囲気、温度、加工率を適切に管理する必要があります。
一般的な製造工程には、真空溶解・精製、インゴット鍛造、細線伸線、多段真空焼鈍、角形状への精密圧延、最終表面処理などが含まれます。
製造プロセス：
チタン原材料検査
→ VAR真空アーク再溶解
→ インゴット鍛造・結晶粒微細化
→ 細線伸線
→ 多段真空焼鈍
→ 角形状精密圧延
→ 表面不動態化・研磨
→ 精密検査・包装
真空再溶解・精製
チタンは加工工程によっては酸素、窒素などの不純物を吸収しやすい材料です。
真空溶解設備と**VAR（Vacuum Arc Remelting：真空アーク再溶解）**技術を使用することで、材料の純度、均質性および合金組成の安定性を向上させることができます。
不純物および化学組成を適切に管理することは、材料の脆化を防止し、完成線材における早期破損や品質不良のリスクを低減するうえで重要です。
低加工率による精密伸線
チタン合金は冷間加工性が限定されており、1パス当たりの断面減少率が適切に管理されていない場合、線材の破断や表面欠陥が発生する可能性があります。
そのため、**伸線機（ワイヤドローイングマシン）**では、安定した線材供給と、小さな減面率による多段伸線工程を採用します。
この方式には以下の利点があります。
- 線材破断リスクの低減
- 傷や表面欠陥の抑制
- 加工硬化の適切な管理
- 後工程の角線圧延に適した高品質丸線素材の製造
多段真空焼鈍
伸線加工を繰り返すと、チタン線には加工硬化が生じ、内部応力が蓄積します。
適切な加工段階で真空焼鈍を行うことにより、内部応力を低減するとともに、次の成形工程に必要な延性を回復させることができます。
また、真空または適切に制御された雰囲気で熱処理を行うことで、大気中での熱処理によって発生する表面酸化や変色を抑制できます。
特殊断面精密圧延 ― コアプロセス
単純な平角線とは異なり、医療用チタン角線では、幅、厚さ、コーナーR、側面平坦度、断面全体の対称性などを高精度に制御する必要があります。

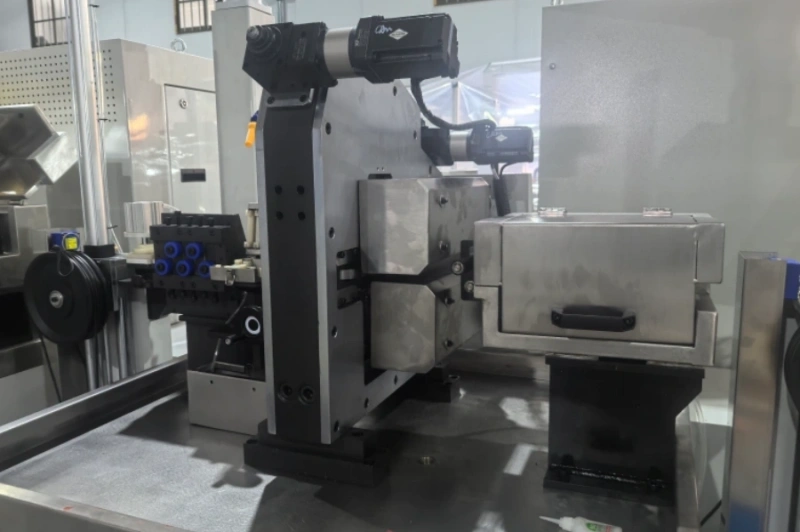

製品仕様に合わせて設計された異形線用精密圧延機では、多段プロファイル成形技術を採用し、丸線または中間素材を段階的に目的の矩形断面へ成形します。
主な管理項目は以下のとおりです。
- 幅
- 厚さ
- コーナーR
- 断面対称性
- 側面平坦度
- 長手方向の真直度
- 表面品質
圧延工程の詳細については、関連記事「Precision Rolling for Medical Flat Wire: Process and Equipment」をご参照ください。
医療用途向け表面処理および不動態化
圧延後のチタン角線には、最終用途の要求に応じて、専用の洗浄、不動態化処理、超精密研磨などを行うことができます。
これらの処理によって、清浄かつ均一な表面を形成するとともに、安定した酸化チタン皮膜の形成を促進します。
具体的な表面処理方法については、使用するチタングレード、最終的な医療用途、および完成品に適用される規格に基づいて選定する必要があります。
主な技術的課題と対策
チタン合金の高温酸化
対策： 必要な熱処理工程では真空または制御雰囲気を採用し、高温状態のチタンが大気に不要にさらされる時間を最小限に抑えます。
これにより、表面酸化、汚染、不要な変色などを低減できます。
延性の低下と圧延時の割れ
対策： 各圧延パスの加工率を最適化し、小さな変形量による多段圧延と適切な中間真空焼鈍を組み合わせます。
これにより、成形荷重と材料延性のバランスを適切に管理し、割れ発生のリスクを大幅に低減できます。
矩形断面の非対称およびエッジ欠陥
対策： 製品形状に合わせて設計された高精度プロファイルロールと、リアルタイム寸法測定・補正システムを採用します。
これにより、均一な矩形断面を形成し、エッジおよび側面形状の安定性を向上させることができます。
超精密寸法公差制御
高剛性精密圧延機、高精度ロール、インライン測定装置およびインテリジェント補正システムを組み合わせることで、非常に厳しい寸法公差に対応する生産ラインを構築できます。
±0.002 mmレベルの寸法公差が要求される場合、実際の設備構成は、チタン材質、製品寸法、幅／厚さ比、加工率、生産速度、測定方式などに応じて最適化する必要があります。
詳細については、「How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing」をご参照ください。
医療用チタン角線の主な用途
Grade 2純チタン角線
主な用途：
- 歯科矯正用部品
- 医療用固定システム部品
- 低侵襲医療機器用接続ワイヤ
- 比較的低荷重の医療用異形部品
Grade 5チタン合金角線
主な用途：
- 整形外科用固定システム部品
- 脊椎矯正システム部品
- 高強度外科用精密部品
- 医療機器用高精度異形部品
医療用チタン角線製造に関するFAQ
Q1：なぜ医療用チタン線はステンレス鋼線より製造が難しいのですか？
A： チタンは化学的活性が高く、高温では酸素との親和性も非常に高い材料です。また、冷間加工特性も多くのステンレス鋼とは異なります。そのため、温度、加工雰囲気、変形量、熱処理条件などをより厳密に管理する必要があります。
Q2：高品質なチタン角線を製造するための重要なポイントは何ですか？
A： 品質管理された原材料、適切な酸化防止、多段階の小減面加工、適切に組み合わせた真空焼鈍、高精度プロファイルロールなどが重要です。
Q3：カスタム形状のチタン異形線も製造できますか？
A： はい。お客様の図面、寸法、公差、生産条件に応じて、矩形、台形、その他の特殊断面チタン線に対応する精密圧延ソリューションを設計できます。
Q4：完成したチタン線には特別な防食処理が必要ですか？
A： 用途に応じて、専用洗浄、不動態化、研磨などの表面処理を行い、清浄で安定した表面状態を形成します。具体的な処理条件については、医療用途および関連規格に基づいて決定する必要があります。
Q5：チタン角線生産ラインではどの程度の精度を実現できますか？
A： 製品仕様および設備構成によっては、最大**±0.002 mmレベルの寸法公差および≤0.3 mm/m**レベルの真直度を目標としたライン設計が可能です。実際に達成可能な精度は、チタングレード、入線・出線寸法、加工率、生産速度、測定システムなどによって異なります。
推奨設備およびチタン線ターンキー生産ライン
主な推奨設備：
- Grade 2 / Grade 5 チタン角線生産ライン
- 特殊断面線用精密圧延機
- ワイヤ伸線機
- 真空焼鈍システム
- 真空溶解・再溶解設備
- オンライン寸法測定システム
- 精密巻取り装置
**Sky Bluer Environmental Technology Co., Ltd.**の医療用チタン線ターンキーソリューションは、チタン加工における酸化、割れ、寸法安定性、断面形状精度などの主要な技術課題に対応するために設計されています。
伸線、熱処理、精密圧延、オンライン測定、精密巻取りなどの各工程を統合し、チタングレード、完成品寸法、公差、生産能力など、お客様の具体的な要求に応じたカスタム生産ラインを設計・提供できます。
医療用チタン角線生産ラインのカスタムソリューションおよび設備見積については、当社エンジニアリングチームまでお問い合わせください。
