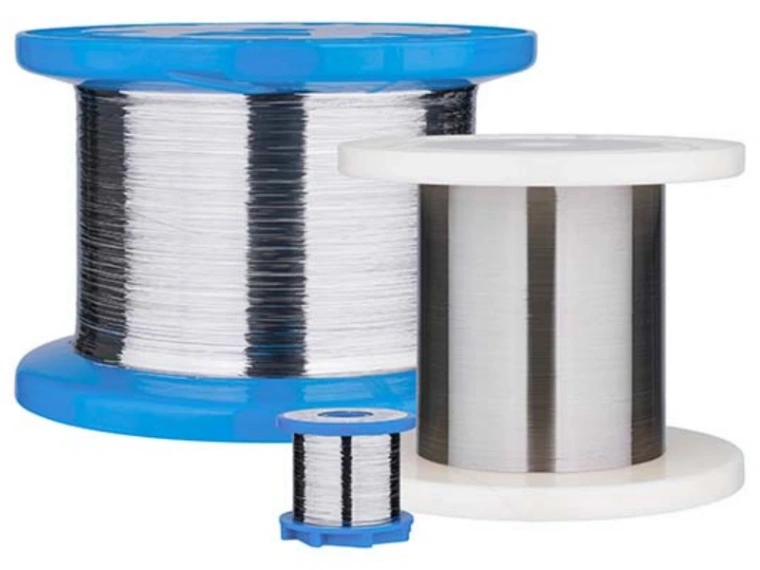

医療用ステンレス平角線とは
医療用ステンレス平角線は、侵襲性および非侵襲性の医療機器に幅広く使用される重要な基礎材料の一つです。一般的な工業用ステンレス線とは異なり、医療用316LVMおよび304Vステンレス平角線には、極めて低い不純物含有量、優れた耐食性、安定した機械的疲労特性、そして高精度な寸法安定性が求められます。特に人体と長期間接触する用途では、材料品質と製造工程の厳密な管理が重要です。
一般的なワイヤー生産ラインでも標準的なステンレス線を製造することは可能ですが、医療分野で要求される平坦度、表面粗さ、マイクロレベルの寸法公差を安定して達成することは容易ではありません。
そのため、多くのメーカーが歩留まりの低下、表面酸化、加工硬化によるクラック、ロット間の寸法精度のばらつきなどの問題に直面しています。
Sky Bluerは20年以上にわたる精密圧延の経験を活かし、医療用ステンレス平角線向けに、真空溶解・精製、伸線、真空焼鈍、超精密冷間圧延、最終検査までを含む総合的な製造ソリューションを提供しています。
本記事では、316LVMおよび304V平角線を中心に、専門的な製造工程、主要設備構成、品質管理のポイント、医療分野における主な用途について詳しく解説します。
医療用316LVMおよび304Vステンレス鋼の主な特性
医療用ステンレス平角線では、主に316LVMと304Vの2種類のステンレス鋼が使用されています。
それぞれ機械的特性や適用分野が異なるため、材料特性に適した圧延工程および熱処理工程を設定する必要があります。
医療用316LVMステンレス鋼
316LVMは、真空溶解プロセスによって製造される低炭素ステンレス鋼であり、ASTM F138などの要求事項に関連する医療用途で広く使用されています。
硫黄、酸素、その他の不純物が極めて低く、高い耐食性、優れた生体適合性、低い透磁率などの特徴を備えています。
これらの特性により、316LVMは高性能医療部品や一部の長期インプラント用途に適した材料として使用されています。
医療用304Vステンレス鋼
304Vは、均一な結晶粒組織、安定した引張強度、優れた成形性を持つ高強度ステンレス鋼です。
高い機械的強度、優れた加工性、コストパフォーマンスのバランスに優れているため、歯科矯正用ワイヤー、医療用フィルターワイヤー、各種精密医療部品などに幅広く使用されています。
医療用ステンレス平角線の完全な製造工程
医療用ステンレス平角線の製造では、材料精製、成形、熱処理、精密圧延、表面仕上げまでの各工程を厳密に管理する必要があります。
各工程を高精度に制御することで、内部欠陥を低減し、医療用途に要求される表面品質と寸法精度を確保します。
製造工程：
原材料検査
→ VIM真空誘導溶解
→ インゴット鍛造・均質化
→ 多段精密伸線
→ 真空焼鈍
→ 精密冷間平角圧延
→ 電解研磨
→ オンライン寸法検査
→ 清浄環境での包装
真空溶解・精製
一般的な溶解工程では、酸素、硫黄、その他の不純物がステンレス鋼の品質に影響を与える可能性があります。
これらの不純物は、完成したワイヤーの耐食性、材料組織の均一性、疲労特性などに悪影響を与える場合があります。
高品質な医療用途向け材料では、専門的な**VIM真空誘導溶解設備（Vacuum Induction Melting）**を使用することができます。
VIMプロセスは、ガス系不純物の低減、合金成分の均質化、材料純度の向上に有効であり、その後の伸線、熱処理、精密圧延工程に適した高品質な素材を提供します。
多段精密伸線
鍛造後のステンレス材料は、多段階の伸線工程によって、徐々に細く均一な丸線へ加工されます。
高精度伸線機では、安定した張力制御システムを使用し、伸線中の線径変動やワイヤー振動を最小限に抑えます。
均一な丸線形状と安定した線径は、その後の高精度平角圧延において非常に重要な基礎条件となります。
応力除去のための真空焼鈍
ステンレス鋼は、伸線や冷間圧延によって大きな加工硬化が発生します。
加工量が増加すると、硬度と機械的強度が上昇する一方で、延性が低下します。
また、大気中での焼鈍では、表面酸化、変色、表面品質の低下が発生する可能性があります。
真空焼鈍では、材料と空気との接触を抑えながら、処理温度を高精度に制御することができます。
材料グレード、金属組織、要求される最終特性によって異なりますが、代表的な処理温度範囲は約**900～1050℃**です。
真空焼鈍により、内部応力を低減し、材料の延性を回復させるとともに、後工程に適した良好な表面状態を維持することができます。

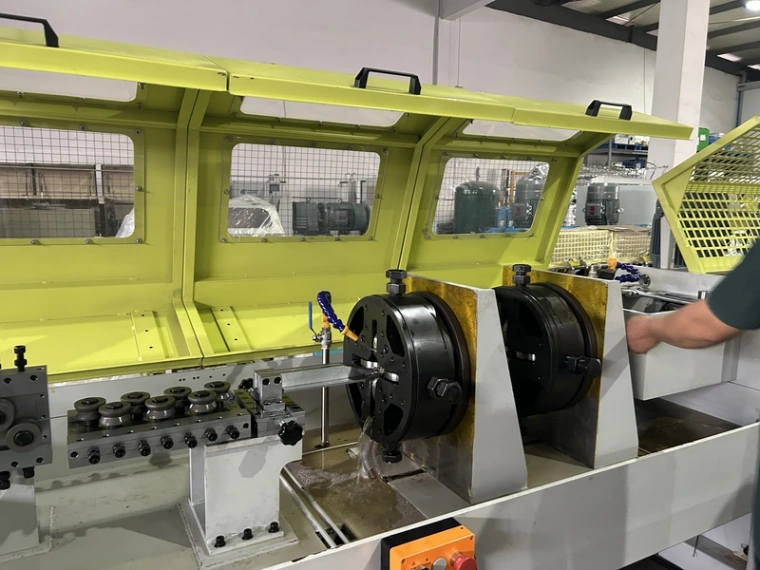

超精密冷間圧延 ― 中核工程
冷間圧延は、医療用平角線の最終的な平坦度、厚さ公差、表面品質を決定する最も重要な工程の一つです。
Sky Bluerが開発した精密圧延機は、複数パスによる微小圧下圧延技術、高剛性フレーム、タングステンカーバイド製ロールを組み合わせています。
この構成により、ステンレス鋼特有のスプリングバックを効果的に制御し、連続圧延時の安定性を向上させます。
材料、製品寸法、圧延条件などに応じて、最大**±0.002 mm**レベルの寸法公差を実現することが可能です。
精密圧延の原理やパラメータ設定については、以下をご参照ください。
Precision Rolling for Medical Flat Wire: Process and Equipment
医療用途向け表面仕上げ
圧延後の平角線には、必要に応じて電解研磨や超精密表面仕上げを施します。
これらの工程では、主に以下の表面欠陥を低減または除去します。
- 微細なバリ
- 圧延痕
- 微小な表面欠陥
- 局所的な応力集中部
- 表面汚染物質
目的は、非常に滑らかで均一な表面を形成し、その後の医療部品製造、洗浄、パッシベーション、不動態化処理などに適した表面状態を確保することです。
適切に管理された表面品質は、局所的な応力集中や疲労亀裂の起点となる可能性のある微小欠陥の低減にも役立ちます。
インテリジェントオンライン寸法検査
完成した平角線は、オンライン測定・検査システムによって連続的に監視することができます。
主な検査項目は以下の通りです。
- 厚さ
- 幅
- 平坦度
- 表面欠陥
- 寸法精度
- ロット間の安定性
オンライン測定システムによって寸法偏差を早期に検出し、圧延機の制御システムと連動してプロセスパラメータを調整することができます。
これにより、不良率を低減し、長時間の連続生産における寸法安定性を向上させることが可能です。
医療用ステンレスワイヤー製造における主な技術課題と解決策
加工硬化と圧延クラック
ステンレス鋼は加工硬化しやすい材料です。
1パス当たりの圧下量が過大になると、エッジクラック、バリ、機械的特性の悪化などが発生する可能性があります。
Sky Bluerでは、1パス当たりの変形量を小さく設定した段階的な多段圧延方式を採用しています。
必要に応じて各加工工程の間に真空中間焼鈍を組み込むことで、硬度上昇を抑制し、過度な塑性変形によるクラックやその他の欠陥を低減します。
寸法公差の不安定化
長時間の連続圧延では、ロール温度の上昇や圧延システムの微小な熱変形によって、寸法が徐々に変動する場合があります。
Sky Bluerの精密圧延システムには、必要に応じて以下の機能を組み込むことができます。
- オンライン厚さ測定
- オンライン幅測定
- 温度監視
- 温度補正
- クローズドループ制御
- 自動パラメータ補正
適切な設備構成と圧延条件を設定することで、幅および厚さの寸法公差を約**±0.002 mm**まで高精度に制御することが可能です。
超高精度公差制御については、以下をご参照ください。
How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
表面酸化と汚染
医療用途向け精密ワイヤーでは、表面清浄度と表面状態を厳格に管理する必要があります。
真空熱処理、管理された洗浄工程、クリーンな生産環境を組み合わせることで、表面酸化、変色、汚染を大幅に低減することができます。
その後、最終的な医療機器の要求仕様に応じて、洗浄、不動態化、検証、必要に応じた滅菌などの工程を実施することができます。
医療用ステンレス平角線の主な用途
316LVM平角線
316LVM平角線は、以下のような用途に使用できます。
- 植込み型血管デバイス用部品
- 心血管インターベンションデバイス用部品
- 医療用精密ばね
- 医療用固定部品
- 一部の長期インプラント用途向け金属部品
304V平角線
304V平角線は、以下の用途に広く使用されています。
- 歯科矯正用アーチワイヤー
- 医療用フィルターワイヤー
- 低侵襲医療機器用弾性部品
- 精密外科部品用ワイヤー
- 非インプラント用途または限定的な接触用途の精密医療部品
医療用ステンレス平角線製造に関するFAQ
Q1：316LVMと304V医療用ステンレスワイヤーの違いは何ですか？
A： 316LVMは真空溶解工程によって製造され、材料純度を厳密に管理できるとともに、優れた耐食性を備えています。そのため、一部のインプラント用途を含む高性能医療用途に使用されています。
304Vは、高い機械的強度、優れた成形性、コストパフォーマンスを備えており、歯科矯正や各種精密医療部品に広く使用されています。
Q2：なぜ一般的な圧延機では医療グレードのステンレス平角線の製造が難しいのですか？
A： 一般的な工業用圧延機では、機械剛性、熱安定性、調整精度、オンライン測定機能などに制限がある場合があります。
ステンレス鋼にはスプリングバックがあり、さらに医療用精密平角線では非常に厳しい寸法公差が求められるため、変形量、ワイヤー張力、温度、製品寸法を高精度に制御できる専用の精密圧延システムが必要です。
Q3：ステンレス平角線製造時の加工硬化はどのように制御しますか？
A： 1パス当たりの圧下量を抑えた多段圧延方式を採用し、必要に応じて中間真空焼鈍を組み合わせます。
これにより内部応力を低減し、その後の加工に必要な延性を回復させることができます。
Q4：医療用ステンレス平角線にはどのような表面処理が必要ですか？
A： 最終用途に応じて、電解研磨、超精密研磨、洗浄、不動態化処理などを使用することができます。
これらの処理により、微小欠陥、バリ、表面汚染物質を低減し、均一で高品質な表面を形成します。
最終的な表面仕様は、対象となる医療機器および適用される規格・品質要求に基づいて設定する必要があります。
Q5：生産ラインで安定した量産を実現できますか？
A： はい。自動化された生産ラインでは、プロセスパラメータの保存、張力制御、オンライン寸法測定、温度監視、クローズドループ制御などを統合することができます。
これにより、工程の再現性とロット間の寸法安定性を大幅に向上させることができます。
実際に達成可能な精度は、材料グレード、製品寸法、幅厚比、原材料の状態、生産ラインの具体的な構成によって異なります。
推奨設備および生産ラインソリューション
Sky Bluer 316LVM / 304V医療用ステンレス平角線生産ラインは、高精度な医療用ステンレスワイヤー製造向けに設計されており、溶解、伸線、熱処理、精密圧延、品質検査までの主要工程を統合することができます。
主要設備
- ステンレス平角線用精密圧延機
- 多段精密伸線機
- 真空焼鈍炉
- 医療用合金真空溶解設備
- オンライン寸法測定システム
- 精密巻取システム
設備の主な特長
- 超高精度な寸法公差制御
- 連続生産時の高い寸法安定性
- 表面酸化の効果的な抑制
- 成形時のクラック発生リスクの低減
- 自動化された高再現性生産
- 材料および製品寸法に応じたカスタマイズ
- 高精度医療用ステンレス平角線の量産に対応
**Sky Bluer Environmental Technology Co., Ltd.**は、高精度平角線および異形線の製造に向けて、伸線、熱処理、精密圧延、オンライン測定、最終巻取りまでのカスタマイズソリューションを提供しています。
お客様の製品仕様に合わせた生産ラインレイアウト、技術パラメータ、工場見積りについては、お気軽にお問い合わせください。
