銅平角線は、優れた電気伝導性、高いスロット占積率、そして優れた熱特性により、現代のモーターや発電機においてますます重要な導体ソリューションとなっています。
従来の丸銅線と比較して、平角線はステータまたはロータのスロット内部に、よりコンパクトに導体を配置することができます。これにより、エンジニアはより高い出力密度、優れた電磁効率、そして限られた設置スペースの有効活用を実現できます。
現在、銅平角線は以下の分野で広く使用されています。
- 電気自動車用モーター
- 産業用モーター
- 高効率発電機
- 風力発電機
- 航空宇宙用電気システム
- 高性能電気機械
ただし、モーターおよび発電機向けの銅平角線を製造するには、導体形状、表面品質、機械的特性、寸法安定性を厳密に管理する必要があります。
モーターや発電機に銅平角線が使用される理由
従来のモーターでは、加工や巻線が容易であることから、主に丸銅線が使用されてきました。
しかし、丸線は隣接する導体の間に未使用スペースが生じます。
銅平角線は、現代のモータースロット形状により適した矩形断面を採用することで、この問題を解決します。
| 特徴 | 丸銅線 | 銅平角線 |
|---|---|---|
| 断面形状 | 円形 | 矩形 |
| スロット占積率 | 低い | 高い |
| 充填効率 | 中程度 | 優れている |
| 電流密度の最適化 | 限定的 | より良好 |
| 放熱性能 | 中程度 | 改善 |
| 巻線構造 | 柔軟 | よりコンパクト |
| 製造難易度 | 低い | 高い |
平角線の主な利点は、単に形状が変わることではなく、モーターまたは発電機全体の電磁設計を最適化できる点にあります。
銅平角線の主な用途
銅平角線は、要求される性能に応じてさまざまな電気機械で使用されます。
電気自動車用モーター
電気自動車用モーターには、高い出力密度、コンパクトなサイズ、優れた熱特性が求められます。
平角銅導体を使用することで、ステータスロット内部に配置できる銅量を増やすことができます。
代表的な用途には以下があります。

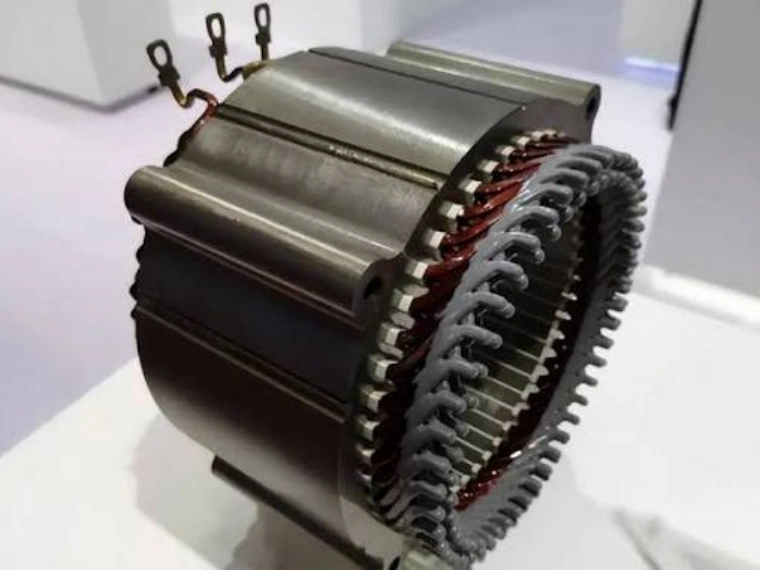

- Hairpinモーター
- 駆動用モーター
- 高速モーター
- ハイブリッド車用モーター
EV向け矩形導体技術の詳細については、EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturingをご参照ください。
産業用モーター
産業用モーターには、安定した運転、長寿命、高効率が求められます。
銅平角線を使用することで、以下の性能を改善できます。
- 銅占積率
- エネルギー効率
- 熱管理
- 機械的安定性
代表的な用途は以下のとおりです。
| モーター種類 | 平角線の用途 |
|---|---|
| サーボモーター | 高精度巻線 |
| 産業用ACモーター | 高効率巻線 |
| コンプレッサーモーター | コンパクトな巻線設計 |
| モーター・ジェネレーター | 高出力 |
発電機
大型発電機では、高い電流負荷に耐えながら、信頼性の高い絶縁性能を維持できる導体が必要です。
銅平角線は一般的に以下の分野で使用されています。
- 風力発電機
- 水力発電機
- 産業用発電機
発電機用途では、巻線工程で精密な組立が必要となるため、導体寸法、表面品質、真直度が特に重要です。
モーター用銅平角線の一般的な仕様
必要な寸法はモーター設計によって異なります。
代表的な範囲は以下のとおりです。
| 項目 | 一般的な範囲 |
|---|---|
| 材質 | C11000 / 無酸素銅 |
| 幅 | 1～20 mm |
| 厚さ | 0.3～6 mm |
| 幅公差 | ±0.005～0.03 mm |
| 厚さ公差 | ±0.003～0.02 mm |
| コーナーR | R0.1～0.8 mm |
| 導電率 | ≥97% IACS |
| 表面 | 平滑で欠陥がないこと |
高性能モーターでは、導体形状がスロット充填率や絶縁厚さに直接影響するため、より厳しい寸法管理が必要となる場合があります。
モーター・発電機用平角線の重要な要求事項
一般的な銅帯材とは異なり、モーターおよび発電機用の平角線にはいくつかの特別な要求があります。
寸法精度
幅と厚さは、コイル全長にわたって安定している必要があります。
重要なパラメータは以下のとおりです。
| 項目 | 重要性 |
|---|---|
| 幅精度 | スロット内での正確な位置決めを確保 |
| 厚さ精度 | 巻線高さを制御 |
| コーナーR | 絶縁層を保護 |
| 真直度 | 巻線安定性を向上 |
| 断面の均一性 | 均一な電気性能を確保 |
わずかな寸法変動でも、自動巻線工程に影響を与える可能性があります。
表面品質
銅表面は清浄で、欠陥がないことが必要です。
一般的な要求は以下のとおりです。
| 要求事項 | 目的 |
|---|---|
| 平滑な表面 | 絶縁材の密着性向上 |
| 低バリ | 絶縁損傷の防止 |
| 傷がないこと | 信頼性向上 |
| 安定した表面粗さ | 均一なコーティング性能 |
絶縁銅平角線用途では、表面品質がさらに重要になります。
関連記事：What is Enamelled Copper Flat Wire? Applications and Benefits
コーナーRの管理
コーナーRは、電気絶縁の信頼性において重要な要素です。
鋭すぎるコーナーは、以下の問題を引き起こす可能性があります。
- 電気的応力集中の増加
- 絶縁厚さの不均一
- 絶縁破壊リスクの増加
適切に管理されたコーナーRには、以下の利点があります。
- より良好な絶縁被覆
- より安定した巻線性能
- 導体信頼性の向上
一般的なコーナーRの要求：
| 用途 | 一般的なR |
|---|---|
| 一般平角線 | R0.2～0.8 mm |
| モーター用導体 | R0.2～0.5 mm |
| 高精度導体 | 顧客仕様 |
銅平角線の製造工程
一般的な製造工程は以下のとおりです。
銅ロッド → 伸線 → 精密圧延 → 表面処理 → 検査 → 巻取り
ステップ1：原材料の準備
高品質な銅ロッドまたは丸銅線は、以下の条件に基づいて選定されます。
- 導電率要求
- 機械的状態
- 最終導体寸法
ステップ2：伸線
伸線によって以下を改善できます。
- 直径精度
- 材料の均一性
- 表面状態
ステップ3：精密圧延
圧延によって丸銅線を必要な平角形状へ成形します。

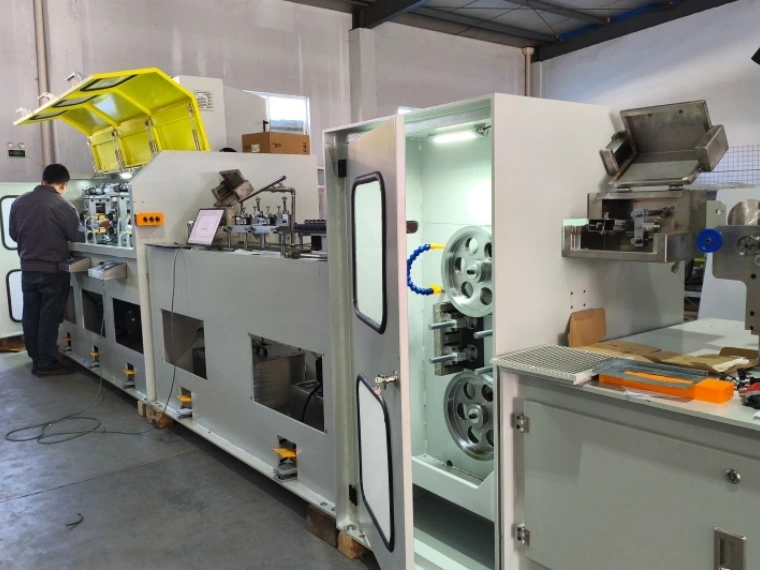

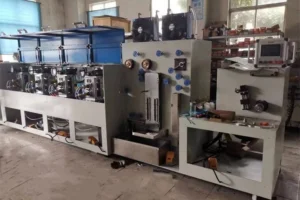

代表的な生産システムには、以下の設備が含まれます。
| 設備 | 機能 |
|---|---|
| 放線システム | 安定した材料供給 |
| 伸線ユニット | 直径の縮小 |
| 精密圧延機 | 平角線の成形 |
| レーザー測定器 | オンライン測定 |
| 巻取システム | コイル生産 |
平角線の一貫生産ソリューションについては、Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industriesをご参照ください。
精密圧延に求められる条件
モーターおよび発電機向け銅平角線の生産では、安定した圧延条件が必要です。
重要なパラメータは以下のとおりです。
| パラメータ | 影響 |
|---|---|
| 圧延荷重 | 変形量を制御 |
| ロールギャップ精度 | 厚さを制御 |
| ロールアライメント | 対称性を制御 |
| 線材張力 | 安定性を向上 |
| 圧延速度 | 生産性に影響 |
| 潤滑 | 表面品質を向上 |
高精度用途では、自動制御システムによって長時間の運転でも安定した生産を維持しやすくなります。
オンライン測定と品質管理
最新の銅平角線生産ラインでは、オンライン測定システムがよく使用されます。
代表的な検査項目は以下のとおりです。
| 検査項目 | 方法 |
|---|---|
| 幅 | レーザー測定 |
| 厚さ | レーザー測定 |
| 真直度 | オンライン検査 |
| 表面欠陥 | 光学検査 |
| 張力 | センサー監視 |
| コイル品質 | 自動制御 |
オンライン測定の利点は、生産中の偏差を即座に検出し、修正できることです。
銅平角線とエナメル平角線の違い
銅平角線は通常、絶縁前の基礎導体として使用されます。
| 製品 | 製造段階 |
|---|---|
| 裸銅平角線 | 圧延 + サイジング |
| エナメル平角線 | 銅圧延 + エナメル加工 |
| 紙巻銅線 | 銅圧延 + 紙絶縁 |
| マイカ絶縁導体 | 銅圧延 + マイカ巻付 |
そのため、裸銅平角線の品質は、最終的な絶縁導体の性能に直接影響します。
詳細については、High Speed Flat Wire Production Systems for Enameled and Paper Covered Wireをご参照ください。
銅平角線生産ソリューションの選定方法
設備を選定する前に、メーカーは以下の項目を明確にする必要があります。
| 項目 | 要求例 |
|---|---|
| 銅材質 | C11000 / 無酸素銅 |
| 入線径 | mm |
| 最終幅 | mm |
| 最終厚さ | mm |
| コーナーR | R mm |
| 公差 | ±mm |
| 生産速度 | m/min |
| コイル重量 | kg |
| 表面要求 | 平滑 / 研磨 |
| 自動化レベル | 手動 / 自動 |
適切な生産ラインは、単に導体寸法だけでなく、最終的なモーターまたは発電機用途に基づいて設計する必要があります。
まとめ
銅平角線は、高効率モーターおよび発電機の発展において重要な役割を果たしています。
主な利点は以下のとおりです。
- より高いスロット占積率
- 出力密度の向上
- 優れた熱特性
- コンパクトな巻線設計
これらの特長により、銅平角線は現代の電気機械に適した導体ソリューションとなっています。
ただし、信頼性の高い銅平角線を生産するには、以下の項目を正確に管理する必要があります。
- 幅
- 厚さ
- コーナーR
- 表面品質
- 真直度
- 電気性能
