はじめに：現代製造業におけるばね鋼平角線の重要性
ばね鋼平角線は高強度、高弾性、高耐疲労性が求められる多くの高性能製品に不可欠な素材です。
従来の丸線と比較し、平角線には以下のメリットがあります。
- 設計自由度が高い
- スペース利用率に優れる
- 接触面積を確保しやすい
- 機械特性が安定
これらの特長から、精密平角線は自動車システム、産業機械、電機部品、精密機械製品に幅広く採用されています。
一方、ばね鋼平角線の性能は製造寸法精度に大きく依存します。厚み、幅、表面品質、エッジ形状のわずかなばらつきが、完成部品の耐久寿命と信頼性を直接左右します。
先進的な精密圧延技術を活用することで、メーカーは高強度ばね鋼素材を寸法精度・品質の安定した平角線に成形可能です。
スカイブルーア環境テクノロジー株式会社（CRM）は、過酷な自動車・産業用途向け高品質ばね鋼平角線を製造するための特注精密圧延ソリューションを提供します。
ばね鋼平角線の自動車分野用途
自動車産業はばね鋼平角線の最大規模の応用市場の一つです。
現代車両に搭載される部品には、下記環境への耐性が求められます。
- 繰返し荷重
- 高振動
- 温度変化
- 長期連続稼働
精密平角線は機械強度を維持しながら車体軽量化設計を実現するため、自動車メーカーに広く活用されています。
サスペンションばね・シャシ部品
車両サスペンションは路面からの衝撃を常に吸収するため、極めて高い耐疲労性が必須です。
ばね鋼平角線は下記特性を備えています。
- 優れた弾性特性
- 安定したばね反発力
- 長耐久寿命
代表的な用途と役割
| 部品名 | 機能 |
|---|---|
| サスペンションばね | 車重支持・振動吸収 |
| スタビライザー部品 | 走行安定性向上 |
| シャシばね | 機械性能維持 |
これらの用途では寸法精度が最重要となり、線材形状の微小な差異がばね特性を変動させます。
エンジン・駆動系部品
一部のエンジン・トランスミッション部品には、コンパクトかつ高耐久なばね素材が必要です。
ばね鋼平角線は以下に活用されます。
- バルブスプリング
- クラッチ部品
- テンションスプリング
導入メリット
- 単位体積あたり強度が高い
- 耐疲労性に優れる
- 繰返し運動下で性能が安定
車載電気・電子部品
電気自動車の普及に伴い、精密金属部品の需要は拡大し続けています。
平角ばね線材の適用箇所
- バッテリー接続部品
- 電気接点
- 導電ばね部品
これら部品に求められる仕様
- 高精度寸法
- 良好な表面品質
- 安定した導電性・機械接触特性
ばね鋼平角線の産業分野用途
自動車製造以外にも、産業機械・各種機械システムで平角線は汎用されています。
産業用ばね
産業用ばねは長時間連続稼働下で安定した性能を保つ必要があります。
業界別用途
| 業種 | 適用製品 |
|---|---|
| 汎用機械 | 圧縮・引張ばね |
| 自動化設備 | 精密可動部品 |
| 製造ライン | 機械支持ばね |
ばね鋼平角線の特長
- 高荷重耐性
- 安定した弾性
- 長期連続運転に適した性能
精密機械部品
多くの精密機器には小型かつ高精度なばね素子が使用されます。
平角線採用の利点
- コンパクトな設計が可能
- ばね力を制御しやすい
- 組み付け自由度が高い
代表用途
- クランプ治具
- メカニカルアクチュエータ
- 精密測定機器
電気・エネルギー機器
機械的な信頼性が求められる電機機器にもばね鋼平角線が活用されます。
例
- 接点ばね
- 端子部品
- スイッチ機構
製造工程で確保すべき品質
- 滑らかな表面仕上げ
- 正確な断面寸法
- ロット間品質の均一性
精密圧延製ばね鋼平角線の優位性
従来型線材製品と比較し、精密圧延平角線には複数の強みが存在します。
設計自由度の向上
平角線により設計者は形状を最適化し、実装スペースを削減した部品を開発できます。
高い寸法精度
精密圧延技術により、下記水準の精度を実現します。
| パラメータ | 標準仕様 |
|---|---|
| 厚み公差 | ±0.005～0.02 mm |
| 幅公差 | ±0.01～0.05 mm |
| 真直度 | 3/1000 mm 以下 |
| 表面粗さ | Ra 0.4～0.8 μm |
生産品質の安定性向上
最新の圧延ラインには下記システムが統合され、連続生産中の品質を維持します。
- レーザーオンライン測定
- 自動パラメータ補正
- 工程常時監視
用途別素材選定基準
用途に応じて適切なばね鋼グレードを選定する必要があります。
| 素材グレード | 主な適用先 |
|---|---|
| SAE1095 | 精密平ばね |
| SAE9254 | 自動車サスペンション部品 |
| 60Si2Mn | 一般産業用ばね |
| 50CrV4 | 重負荷用途部品 |
| SUP10 | 高性能自動車部品 |
素材選定の判断基準
- 必要な引張強度
- 耐疲労性能
- 使用環境温度・負荷
- 製造加工条件
各種用途向けばね鋼平角線精密圧延技術
高品質なばね鋼平角線の生産には先進成形技術が不可欠です。
一貫生産ソリューションの各工程役割
| 工程 | 機能 |
|---|---|
| 繰出システム | 素材安定供給 |
| 矯正ユニット | 線材真直度確保 |
| 精密圧延機 | 平角線断面成形 |
| オンライン測定 | 寸法管理 |
| 巻取システム | 完成コイル製作 |
超高精度用途には 4 ローラータークスヘッド圧延システムが多用され、以下項目を高精度に制御可能です。
- 幅寸法
- 厚み寸法
- エッジ品質
- 断面形状精度

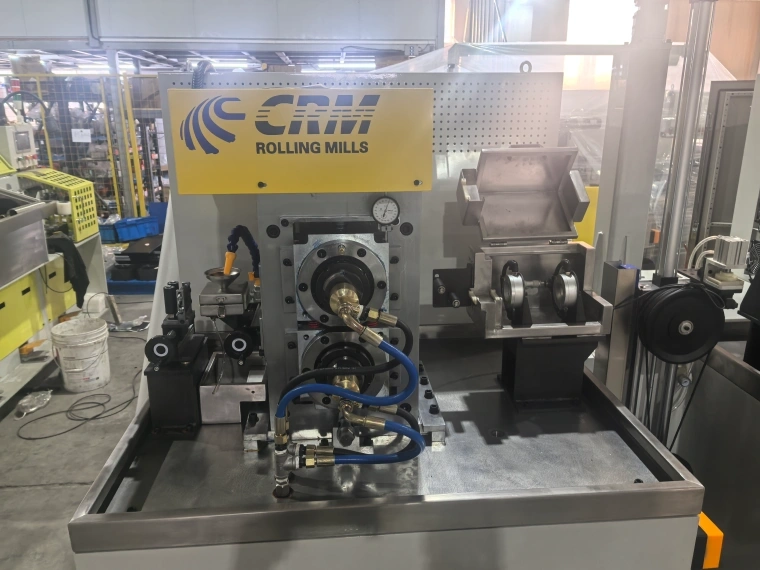

自動車・産業ばね線向け CRM ソリューション
スカイブルーア環境テクノロジー株式会社（CRM）はばね鋼平角線製造向け特注精密圧延装置を専門に開発しています。
| ソリューション製品 | 適用用途 |
|---|---|
| 精密圧延ミル | 平角線成形加工 |
| 4 ローラータークスヘッドシステム | 超高精度断面成形 |
| 圧延カセット | ローラー高精度微調整 |
| レーザー測定システム | オンライン品質管理 |
| 一貫生産ライン | 全工程統合製造設備 |
長年のエンジニアリングノウハウと先進圧延技術を融合し、CRM は自動車、産業、精密機器向け信頼性の高い平角線製品の生産を支援します。
よくある質問（FAQ）
- ばね鋼平角線が使用される業界は？ 自動車、産業機械、電気機器、精密機械分野で幅広く活用されています。
- 丸線より平角線が優先される理由は？ スペース利用率が高く、ばね特性の制御が容易で、部品設計の自由度が向上するためです。
- 汎用的なばね鋼グレードは？ SAE1095、SAE9254、60Si2Mn、50CrV4、SUP10 が一般的です。
- ばね鋼平角線の製造に使用する設備は？ 精密圧延機、4 ローラータークスヘッドシステム、オンライン測定装置が標準的に使用されます。
- 精密圧延が製品品質を改善する仕組みは？ 生産工程内で厚み、幅、断面精度、表面品質を連続的に制御できるからです。
- CRM は平角線の一貫生産ソリューションを提供可能か？ はい。顧客の素材、サイズ、生産量の要求に合わせ、特注の精密圧延機から全工程一体型生産ラインまで提供します。
まとめ
ばね鋼平角線は優れた強度、耐疲労性、設計柔軟性により、現代の自動車・産業製造業において重要な役割を担っています。
車両サスペンションシステム、エンジン部品から産業機械、精密機器まで、高品質な平角線は製品の性能と信頼性を引き上げます。
安定した品質のばね鋼平角線を製造するには、適切な素材選定、先進圧延技術、厳格な品質管理の三位一体が不可欠です。
スカイブルーア環境テクノロジー株式会社（CRM）は、圧延機、4 ローラータークスヘッドシステム、オンライン測定装置、一貫生産ラインを含む特注精密圧延ソリューションを提供します。
専門的なエンジニアリングサポートと先進製造技術を通じ、CRM は世界各国の顧客が過酷な自動車、産業、精密機器用途向け高品質ばね鋼平角線を生産することを支援します。
