はじめに：ばね鋼平角線製造における素材選定の重要性
ばね鋼は高強度・高弾性・高耐疲労性を必要とする部品の核心素材です。自動車製造、機械工学、精密機器などの産業分野において、ばねの性能は設計だけでなく、素材の品質と特性に大きく左右されます。
ばね鋼から精密平角線を製造する際、適切な鋼種グレードを選定する工程は最重要事項の一つです。
SAE、DIN、EN、JIS といった各種規格は、化学成分・機械的特性・使用用途に基づいてばね鋼グレードを定義しています。
製造業者にとって各規格の違いを把握することで、下記事項を適切に決定可能です。
- 最適な圧延加工プロセス
- 必要な成形荷重
- 熱処理条件
- 完成品の最終性能
スカイブルーア環境テクノロジー株式会社（CRM）は各種ばね鋼グレード向け特注精密圧延ソリューションを提供し、寸法精度に優れ表面品質の高い平角線の安定生産を支援します。
平角線製造で汎用されるばね鋼各規格
ばね鋼素材は国際規格ごとに分類され、現場で最も普及している規格体系は下表の通りです。
| 規格 | 適用地域 | 代表鋼種 |
|---|---|---|
| SAE | 米国 | SAE1070、SAE1075、SAE1095、SAE9254 |
| DIN | ドイツ | 50CrV4、55CrSi7 |
| EN | 欧州全域 | EN10270 規格、50CrV4 |
| JIS | 日本 | SUP7、SUP10 |
各国で鋼種の呼称体系は異なるものの、多くのグレードは類似した化学成分と性能基準を備えています。
SAE 規格 ばね鋼グレード
SAE ばね鋼は北米市場および国際取引で幅広く活用されています。
SAE1070 / SAE1075
高炭素系ばね鋼で、強度と耐摩耗性に優れます。
主な特長
- 炭素含有量が高い
- 良好な弾性特性
- 汎用ばね用途に適合
適用製品
- 産業用汎用ばね
- クリップ部品
- 一般機械部品
SAE1095
SAE シリーズの中で炭素含有量が高く、熱処理後に高硬度を発現します。
長所
- 高引張強度
- 優れた耐摩耗性
- ばね反発力の維持性に優れる
適用製品
- 精密小型ばね
- 平ばね部品
- 高負荷稼働部材
SAE9254
高耐疲労性を目的に開発された珪素合金ばね鋼です。
特長
- 弾性限界が高い
- 高引張強度
- 繰返し荷重下での疲労耐久性に優れる
適用製品
- 自動車サスペンションばね
- 高性能特殊ばね
DIN・EN 規格 ばね鋼グレード
欧州規格のばね鋼は自動車・産業機械分野で主流となっています。
50CrV4
欧州で最も普及する合金ばね鋼の代表格です。
含有合金元素と役割
| 元素 | 機能 |
|---|---|
| 炭素 | 硬度・引張強度を向上 |
| クロム | 焼入れ性を改善 |
| バナジウム | 靭性向上、結晶粒微細化 |
長所
- 極めて高い耐疲労性
- 靭性バランス良好
- 機械特性が安定
適用製品
- 車載用ばね
- 重負荷ばね部品
- 産業機械バネ
55CrSi7
珪素クロム系ばね鋼で下記性能を実現
- 高弾性限界
- 耐衝撃性良好
- 安定したばね特性
繰返し荷重がかかり、長寿命が要求される箇所に多用されます。
JIS 規格 ばね鋼グレード
日本工業規格のばね鋼は国内自動車・精密製造業で標準採用されます。
SUP7
珪素マンガン系ばね鋼
- 良好な弾性特性
- 高強度
- 熱処理による特性発現性に優れる
SUP10
クロムバナジウム合金ばね鋼で過酷な使用環境に対応
特長
- 高耐疲労性
- 耐久寿命が長い
- 繰返し荷重下で性能が安定
適用製品
- 自動車サスペンション部品
- 精密ばね部材
- 各種産業用ばね
汎用ばね鋼グレード性能比較
各鋼種ごとに強度・疲労特性に差があり、用途によって使い分けます。
| 鋼種 | 強度 | 耐疲労性 | 代表用途 |
|---|---|---|---|
| SAE1075 | 中高 | 良好 | 汎用ばね |
| SAE1095 | 高 | 良好 | 精密平ばね |
| SAE9254 | 非常に高い | 極めて優秀 | 自動車用ばね |
| 60Si2Mn | 高 | 極めて優秀 | 産業用ばね |
| 50CrV4 | 非常に高い | 極めて優秀 | 重負荷用途 |
| SUP10 | 高 | 極めて優秀 | 車載部品 |
鋼種グレードが精密圧延工程に与える影響
各ばね鋼は変形特性が異なり、高強度素材には専用の加工制御が必要です。
減肉量の制御
1 パスあたりの減肉量を過大に設定すると下記不良が発生します。
- エッジ割れ
- 表面傷の発生
- 内部残留応力の蓄積
対策として現場では下記手法を採用
- 多段階多パス圧延
- 素材に合わせたローラー形状設計
- 圧延速度の適正化
素材に適した圧延設備
素材の物性によって最適な設備構成が異なります。
| 素材条件 | 推奨設備 |
|---|---|
| 汎用炭素系ばね鋼 | 2 ローラー精密圧延機 |
| 高強度合金ばね鋼 | 4 ローラータークスヘッド圧延システム |
| 大きな変形量を伴う加工 | 多パス圧延ライン |
| 超高精度製品要求 | 圧延機＋オンライン測定システム一体型ライン |
ばね鋼平角線の表面品質基準
ばね部品は長期間繰返し荷重を受けるため、微小な表面欠陥が疲労寿命を大幅に低下させます。
管理すべき重要品質項目
- 滑らかな表面仕上げ
- 均一なエッジ形状
- 安定した寸法精度
- 低い残留応力
最新の精密圧延システムでは下記機構により品質を安定維持
- 高精度圧延カセット
- レーザーオンライン測定装置
- クローズドループ自動制御技術

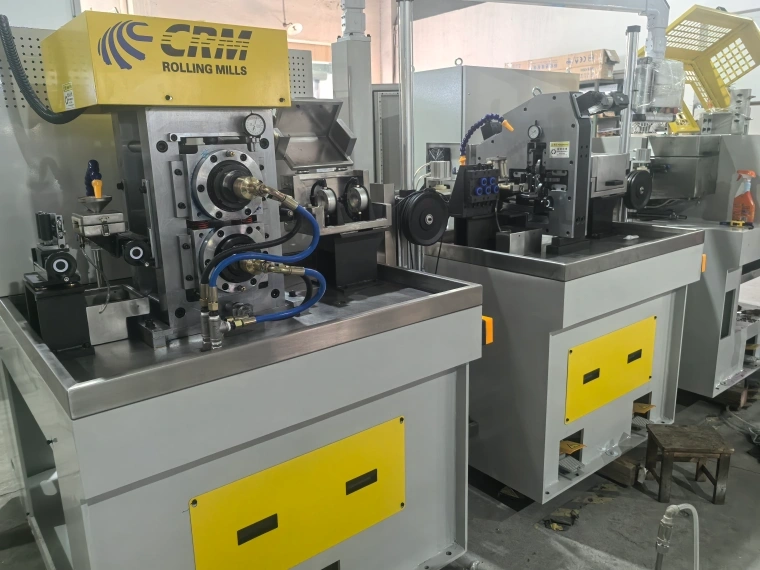

CRM 各種ばね鋼グレード対応精密圧延ソリューション
スカイブルーア環境テクノロジー株式会社（CRM）は各ばね鋼素材と生産仕様に合わせ、専用の精密圧延システムを設計します。
| 設備機器 | 役割 |
|---|---|
| 精密圧延機 | 平角線の成形加工 |
| 4 ローラータークスヘッドシステム | 超高精度な断面形状制御 |
| 圧延カセット | ローラー微調整・成形精度確保 |
| オンライン測定システム | リアルタイム品質監視 |
| 一貫生産ライン | 送り出し～巻取りまでの統合生産設備 |
素材特性を把握し圧延工程を最適化することで、CRM は自動車、産業機械、精密機器向け高品質ばね鋼平角線の製造を実現します。
よくある質問（FAQ）
- 平角線製造に最適なばね鋼グレードは？ 用途によって最適素材は異なります。高性能ばねの製造では SAE9254、50CrV4、60Si2Mn、SUP10 が広く採用されます。
- 複数のばね鋼グレードを同一圧延機で加工可能か？ 加工自体は可能ですが、素材の物性に応じて圧延パラメータ、治具、減肉スケジュールの調整が必須となります。
- SAE 規格と DIN 規格ばね鋼の違いは？ SAE は主に北米市場で使用、DIN・EN は欧州市場の標準規格です。同様の材料特性を定義していますが、鋼種の呼称体系が異なります。
- ばね鋼グレードが圧延加工性に影響する理由は？ 合金成分の違いにより、圧延時の硬度、変形抵抗、加工硬化の発生度合いが変化するためです。
- 高強度ばね鋼に適した圧延機は？ 4 ローラータークスヘッド圧延システムまたは多パス型精密圧延ラインが推奨されます。
- CRM は特殊仕様のばね鋼素材向けソリューションを提供するか？ はい。鋼種グレード、線材径、公差基準、生産能力に基づき完全カスタマイズした圧延設備を設計します。
まとめ
適切なばね鋼グレードの選定は、良質な平角線製造を実現する土台となります。
SAE、DIN、EN、JIS の各規格は強度・耐疲労性・用途別に多種の素材を規定しています。
一方、優れた素材であっても適切な加工技術がなければ製品品質は確保できません。最適設計された精密圧延システムにより、寸法精度、品質安定性、安定した生産稼働を実現します。
CRM は特注型精密圧延ソリューションを通じ、世界各国の製造業者が各種ばね鋼グレードを高品質な平角線へ加工することを支援します。
